Pompa ciepła to nowoczesne urządzenie grzewcze, które wykorzystuje energię z otoczenia do ogrzewania budynków. Działa na zasadzie cyklu termodynamicznego, w którym ciepło jest pobierane z dolnego źródła, takiego jak powietrze, woda lub grunt, i przekazywane do instalacji grzewczej. Dzięki temu procesowi, pompy ciepła mogą znacząco obniżyć koszty ogrzewania, a także przyczynić się do ochrony środowiska.
W artykule omówimy, jak działa pompa ciepła, przedstawiając jej kluczowe etapy oraz główne komponenty. Zrozumienie tego procesu pozwoli na lepsze wykorzystanie tego typu technologii w codziennym życiu. Przedstawimy również schemat działania pompy ciepła, co ułatwi zrozumienie jej mechanizmu oraz efektywności.
Najistotniejsze informacje:
- Pompa ciepła działa na zasadzie cyklu termodynamicznego, pobierając ciepło z otoczenia.
- Proces składa się z czterech kluczowych etapów: rozprężenia, parowania, sprężania i skraplania.
- Główne komponenty to parownik, sprężarka, skraplacz i zawór rozprężny, każdy z nich pełni istotną rolę w cyklu.
- Efektywność pompy ciepła zależy od warunków pracy oraz dopasowania do zapotrzebowania budynku.
- Pompy ciepła mogą znacząco obniżyć koszty ogrzewania i są korzystne dla środowiska.
Jak działa pompa ciepła - zrozumienie podstawowych zasad
Pompa ciepła to urządzenie, które wykorzystuje cykl termodynamiczny do przetwarzania energii cieplnej. W tym procesie, ciepło jest pobierane z dolnego źródła, takiego jak powietrze, woda lub grunt, a następnie przekazywane do górnego źródła, którym zazwyczaj jest instalacja grzewcza budynku. Cały cykl oparty jest na obiegu czynnika chłodniczego, który krąży w zamkniętym układzie. Dzięki temu mechanizmowi, pompy ciepła są w stanie efektywnie ogrzewać pomieszczenia, a także chłodzić je w lecie.
W cyklu termodynamicznym wyróżniamy kilka kluczowych etapów, które są ze sobą powiązane. W pierwszym etapie, czynnik chłodniczy w stanie ciekłym przechodzi przez parownik, gdzie pobiera ciepło z otoczenia i odparowuje. Następnie, w sprężarce, gaz jest sprężany, co powoduje wzrost jego temperatury i ciśnienia. W skraplaczu, gorący gaz oddaje ciepło do instalacji grzewczej, skraplając się ponownie w ciecz. Ostatnim etapem jest rozprężenie, gdzie ciśnienie czynnika jest obniżane, co umożliwia powrót do parownika i rozpoczęcie nowego cyklu.
Zasada działania pompy ciepła - kluczowe etapy procesu
Pierwszym kluczowym etapem w działaniu pompy ciepła jest parowanie. W tym procesie, czynnik chłodniczy, znajdując się w parowniku, odbiera ciepło z dolnego źródła. W wyniku tego, czynnik przechodzi z fazy ciekłej do gazowej. W przypadku pomp powietrznych, wentylator wymusza przepływ powietrza przez parownik, co zwiększa efektywność tego etapu.
Następnie, mamy do czynienia z sprężaniem. W tej fazie, odparowany czynnik chłodniczy trafia do sprężarki, gdzie jego ciśnienie i temperatura gwałtownie rosną. W zależności od wymagań instalacji grzewczej, temperatura sprężonego gazu może osiągać nawet 90°C. To kluczowy moment, w którym energia cieplna jest skoncentrowana, co pozwala na efektywne ogrzewanie budynku.
Trzecim etapem jest skraplanie. Gorący gaz trafia do skraplacza, gdzie oddaje ciepło do instalacji grzewczej. W tym momencie, czynnik chłodniczy skrapla się, przechodząc z powrotem w stan ciekły. Proces ten jest kluczowy dla efektywności całego systemu, ponieważ to właśnie tutaj ciepło jest przekazywane do budynku.
Ostatnim etapem jest rozprężenie, w którym czynnik chłodniczy przechodzi przez zawór rozprężny. W tym procesie, jego ciśnienie i temperatura są obniżane, co umożliwia powrót do parownika. Dzięki temu cykl może się rozpocząć na nowo. Cały proces jest kontrolowany elektronicznie, co zapewnia optymalne warunki pracy pompy ciepła.
Główne komponenty pompy ciepła - ich funkcje i znaczenie
Jednym z kluczowych elementów pompy ciepła jest parownik. To w nim odbywa się proces odbierania ciepła z dolnego źródła, takiego jak powietrze, woda lub grunt. Czynnik chłodniczy w stanie ciekłym przepływa przez parownik, gdzie, mając niższą temperaturę niż otoczenie, pochłania ciepło i odparowuje. Dzięki wentylatorowi, który w przypadku pomp powietrznych wymusza przepływ powietrza przez parownik, proces ten staje się bardziej efektywny.
Kolejnym istotnym komponentem jest sprężarka. Jej zadaniem jest sprężanie odparowanego czynnika chłodniczego, co prowadzi do znacznego wzrostu jego ciśnienia i temperatury. W zależności od wymagań instalacji grzewczej, temperatura sprężonego gazu może osiągać nawet 90°C. Właśnie dzięki sprężarce, energia cieplna jest koncentrowana, co umożliwia skuteczne ogrzewanie budynków.
Trzecim kluczowym elementem jest skraplacz. W tym miejscu gorący gaz, który powstał w sprężarce, oddaje ciepło do instalacji grzewczej budynku. W wyniku tego procesu, czynnik chłodniczy skrapla się, przechodząc z powrotem w stan ciekły. Skraplacz jest niezwykle ważny, ponieważ to tutaj ciepło jest przekazywane do systemu grzewczego, co pozwala na efektywne ogrzewanie pomieszczeń.
Ostatnim z głównych komponentów jest zawór rozprężny. Jego funkcją jest obniżenie ciśnienia i temperatury skroplonego czynnika, co umożliwia jego powrót do parownika. Dzięki temu cykl może się rozpocząć na nowo. Zawór rozprężny jest kluczowy dla prawidłowego funkcjonowania całego systemu, ponieważ zapewnia ciągłość obiegu czynnika chłodniczego.

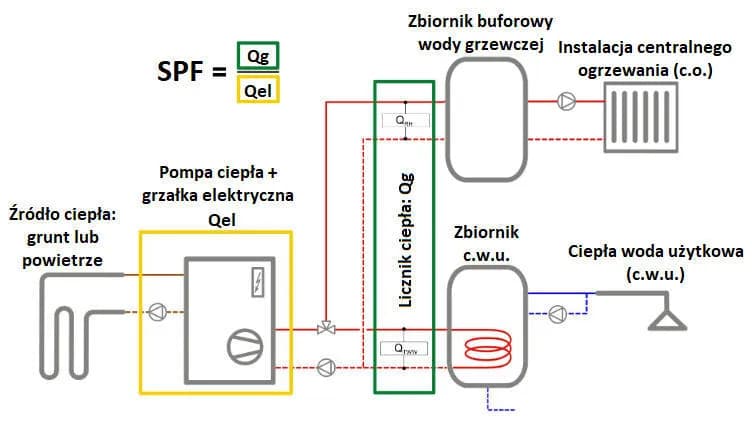

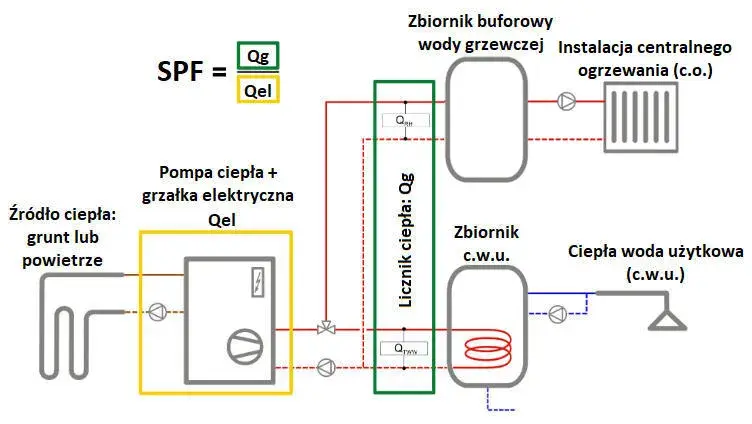

Schemat działania pompy ciepła - wizualizacja procesu
Wizualizacja działania pompy ciepła jest niezwykle pomocna w zrozumieniu jej funkcjonowania. Schemat działania pompy ciepła przedstawia wszystkie kluczowe komponenty oraz ich wzajemne połączenia. Na diagramie można zobaczyć parownik, sprężarkę, skraplacz oraz zawór rozprężny, co ułatwia zrozumienie, jak te elementy współpracują ze sobą w procesie ogrzewania. Dobrze opracowany schemat pozwala na szybkie zrozumienie ogólnych zasad działania systemu.
Aby poprawnie odczytać schemat działania pompy ciepła, warto zwrócić uwagę na kierunek przepływu czynnika chłodniczego oraz zmiany stanu skupienia, które zachodzą w poszczególnych komponentach. Na diagramie można zauważyć, jak czynnik przechodzi przez wszystkie etapy cyklu, co pozwala na lepsze zrozumienie całego procesu grzewczego. Analizując schemat, można również dostrzec, jak różne czynniki wpływają na efektywność działania pompy ciepła.
Labeled diagram pompy ciepła - co przedstawia?
Diagram pompy ciepła ilustruje wszystkie kluczowe komponenty oraz ich wzajemne połączenia w systemie. Na schemacie można zobaczyć parownik, który odbiera ciepło z dolnego źródła, takiego jak powietrze, woda lub grunt. Obok znajduje się sprężarka, która spręża czynnik chłodniczy, podnosząc jego ciśnienie i temperaturę. Następnie, gorący gaz trafia do skraplacza, gdzie oddaje ciepło do instalacji grzewczej, skraplając się z powrotem w ciecz. Ostatnim elementem jest zawór rozprężny, który obniża ciśnienie czynnika, umożliwiając jego powrót do parownika. Dzięki temu schematowi można łatwo zrozumieć, jak poszczególne elementy współpracują w procesie ogrzewania.
Analiza schematu - jak odczytać działanie systemu?
Aby poprawnie odczytać schemat działania pompy ciepła, warto zwrócić uwagę na kierunek przepływu czynnika chłodniczego oraz zmiany stanu skupienia, które zachodzą w różnych komponentach. Każdy element na diagramie pełni istotną rolę w cyklu termodynamicznym, dlatego ważne jest, aby zrozumieć, jak te części współdziałają ze sobą. Zazwyczaj strzałki na schemacie wskazują kierunek przepływu, co ułatwia śledzenie procesu.
Podczas analizy schematu, warto także zauważyć, jak różne czynniki mogą wpływać na działanie systemu. Zrozumienie, w jaki sposób ciepło jest pobierane i przekazywane, pomoże lepiej zrozumieć efektywność całej instalacji. Przyglądając się szczegółom, takim jak temperatury i ciśnienia, można zyskać cenną wiedzę na temat optymalizacji działania pompy ciepła.
Czytaj więcej: Jak zamontować pompę ciepła - uniknij kosztownych błędów w instalacji
Efektywność pompy ciepła - co warto wiedzieć?
Efektywność pompy ciepła zależy od wielu czynników, które mają kluczowe znaczenie dla jej działania. Przede wszystkim, projekt i jakość instalacji są podstawowymi elementami wpływającymi na wydajność systemu. Niewłaściwie zaprojektowana instalacja może prowadzić do strat ciepła i obniżonej efektywności. Dodatkowo, warunki zewnętrzne, takie jak temperatura powietrza lub wody, również mają znaczący wpływ na wydajność pompy ciepła. Im niższa temperatura, tym trudniej pompie ciepła pobrać ciepło z otoczenia, co może prowadzić do obniżenia jej efektywności.
Wszystkie te czynniki mają bezpośrednie konsekwencje dla oszczędności energii. Właściwie zainstalowana i dobrze zaprojektowana pompa ciepła może znacznie obniżyć koszty ogrzewania, co w dłuższej perspektywie przekłada się na oszczędności finansowe. Dodatkowo, regularne utrzymanie systemu oraz jego odpowiednia eksploatacja mogą zwiększyć efektywność i żywotność pompy ciepła, co również wpływa na oszczędności energetyczne i finansowe.
Czynniki wpływające na efektywność pompy ciepła
Jednym z kluczowych czynników wpływających na efektywność pompy ciepła jest temperatura otoczenia. Pompy ciepła działają najlepiej w umiarkowanych warunkach, gdzie temperatura powietrza lub wody jest dostatecznie wysoka, aby umożliwić efektywne pobieranie ciepła. W zimnych warunkach, wydajność systemu może znacznie spaść, co sprawia, że pompy ciepła mogą być mniej efektywne w ekstremalnych temperaturach. Dlatego ważne jest, aby przy wyborze pompy ciepła uwzględnić lokalne warunki klimatyczne.
Kolejnym istotnym czynnikiem jest jakość instalacji. Niewłaściwe podłączenia, złej jakości materiały czy źle dobrane komponenty mogą prowadzić do strat energii i obniżenia efektywności systemu. Dlatego zaleca się, aby instalację pompy ciepła przeprowadzał wykwalifikowany specjalista, który zapewni poprawne wykonanie wszystkich niezbędnych połączeń i ustawień. Dobrze zaprojektowana instalacja nie tylko zwiększa wydajność, ale także wydłuża żywotność urządzenia.Ostatnim czynnikiem, który ma duży wpływ na efektywność pompy ciepła, jest utrzymanie systemu. Regularne przeglądy i konserwacja są kluczowe dla zapewnienia optymalnego działania pompy. Właściwe czyszczenie filtrów, sprawdzanie szczelności układu oraz monitorowanie parametrów pracy pozwala na wczesne wykrywanie ewentualnych problemów. Dzięki odpowiedniej dbałości o system, można nie tylko zwiększyć jego efektywność, ale także znacznie obniżyć koszty eksploatacji.
Porównanie efektywności różnych typów pomp ciepła
Wybór odpowiedniego typu pompy ciepła ma kluczowe znaczenie dla jej efektywności. Istnieją trzy główne typy pomp ciepła: powietrzne, gruntowe i wodne. Pompy powietrzne są najczęściej stosowane ze względu na łatwość instalacji i niższe koszty początkowe, ale ich efektywność może spadać w niskich temperaturach. Z kolei pompy gruntowe, które wykorzystują energię cieplną z gruntu, oferują wyższą efektywność, szczególnie w chłodniejszych miesiącach, ale wymagają większych inwestycji na etapie instalacji. Pompy wodne, korzystające z energii z wód gruntowych, również charakteryzują się wysoką efektywnością, ale ich zastosowanie jest ograniczone do obszarów z dostępem do odpowiednich zasobów wodnych.Poniżej przedstawiamy tabelę z rzeczywistymi danymi na temat efektywności różnych modeli pomp ciepła, aby lepiej zrozumieć, jak poszczególne typy wypadają w praktyce. Warto zwrócić uwagę na współczynnik wydajności (COP) oraz inne specyfikacje, które mogą pomóc w podjęciu świadomej decyzji przy wyborze odpowiedniego systemu grzewczego.
| Typ pompy ciepła | Model | Wydajność (COP) | Zakres temperatur |
|---|---|---|---|
| Powietrzna | Daikin Altherma 3 | 4.5 | -25°C do +35°C |
| Gruntowa | Vaillant geoTHERM | 5.0 | -20°C do +40°C |
| Wodna | Stiebel Eltron WPF 10 | 4.8 | 0°C do +30°C |
Jak efektywnie wykorzystać pompę ciepła w budownictwie pasywnym
W kontekście rosnącej popularności budownictwa pasywnego, pompy ciepła mogą odegrać kluczową rolę w osiąganiu niskiego zużycia energii i komfortu cieplnego. W budynkach pasywnych, które są zaprojektowane w taki sposób, aby minimalizować straty ciepła, pompy ciepła mogą być wykorzystywane nie tylko do ogrzewania, ale również do chłodzenia. Warto rozważyć zastosowanie systemów, które łączą pompę ciepła z odnawialnymi źródłami energii, takimi jak panele słoneczne, co pozwala na jeszcze większe oszczędności i efektywność energetyczną.Dodatkowo, w kontekście przyszłych trendów, rozwój technologii inteligentnych systemów zarządzania energią może znacząco zwiększyć efektywność pomp ciepła. Dzięki zastosowaniu czujników i automatyzacji, systemy te mogą dostosowywać pracę pompy do aktualnych potrzeb użytkowników oraz warunków atmosferycznych, co pozwala na optymalizację zużycia energii. Integracja pomp ciepła z systemami zarządzania budynkiem sprzyja nie tylko oszczędnościom, ale także przyczynia się do zrównoważonego rozwoju i ochrony środowiska.
