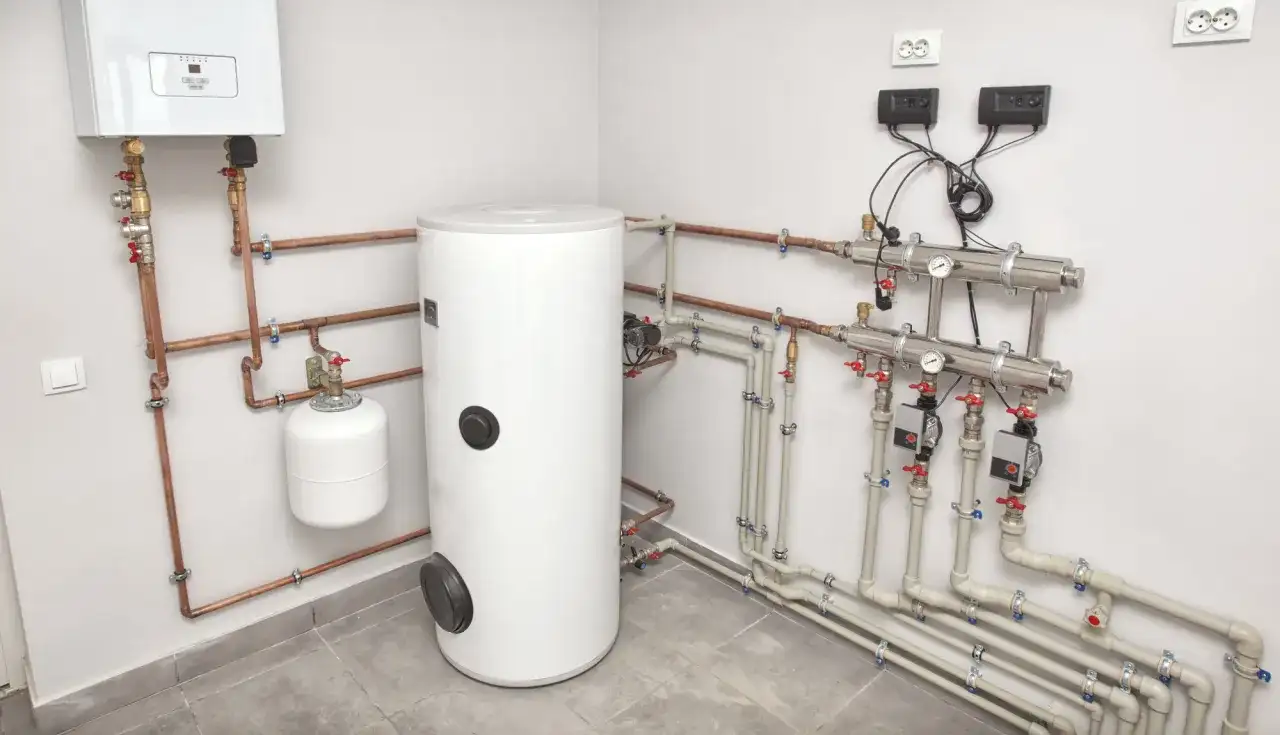

Podłącz bufor do pieca na pellet: poradnik krok po kroku

Podłączenie zbiornika buforowego do pieca na pellet to krok, który może znacząco wpłynąć na efektywność i ekonomię całego systemu grzewczego. Zrozumienie zasad tego połączenia jest kluczowe nie tylko dla optymalizacji pracy kotła i redukcji zużycia paliwa, ale także dla przedłużenia żywotności samego urządzenia grzewczego. W tym przewodniku krok po kroku pokażę Ci, jak prawidłowo zainstalować bufor, wyjaśniając wszystkie niezbędne aspekty techniczne.

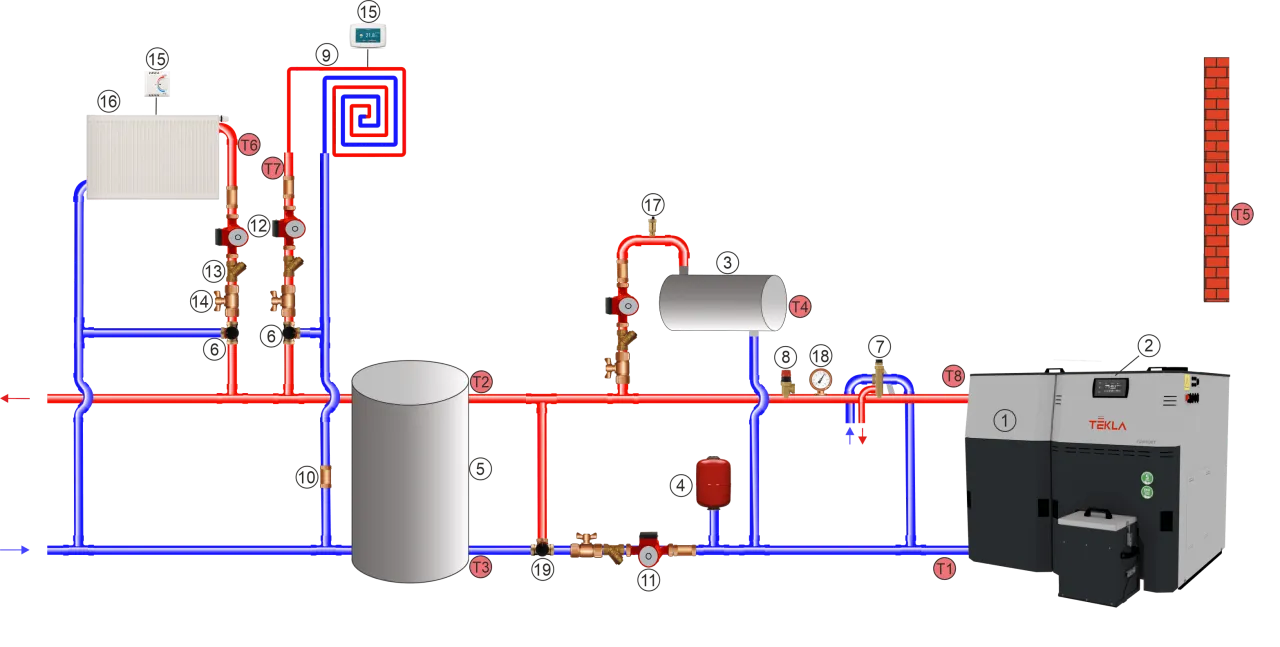

Dlaczego połączenie pieca na pellet z buforem to inwestycja, która się zwraca?

Decyzja o zainstalowaniu zbiornika buforowego w systemie grzewczym z kotłem na pellet to nie tylko kwestia komfortu, ale przede wszystkim strategiczna inwestycja, która przynosi wymierne korzyści. Bufor działa jak akumulator ciepła, pozwalając na efektywniejsze wykorzystanie energii i ochronę samego kotła przed negatywnymi zjawiskami. Przyjrzyjmy się bliżej, dlaczego warto rozważyć takie rozwiązanie.

Mniejsze zużycie pelletu, realne oszczędności w portfelu: Kocioł na pellet pracuje najefektywniej, gdy osiągnie swoją moc nominalną i może pracować w miarę stabilnie przez dłuższy czas. Bez bufora, kocioł często musi pracować w krótkich cyklach włącza się, szybko osiąga zadaną temperaturę, wyłącza, po czym po chwili znów się uruchamia. Taka praca, zwana taktowaniem, jest nieefektywna energetycznie. Bufor ciepła pozwala kotłowi pracować w dłuższych okresach ze stałą, optymalną mocą. Nadmiar wyprodukowanej energii cieplnej jest magazynowany w zbiorniku, a nie marnowany. Dzięki temu kocioł zużywa mniej paliwa do osiągnięcia tej samej ilości ciepła dostarczonego do budynku, co bezpośrednio przekłada się na niższe rachunki za pellet.

Jak bufor chroni Twój kocioł i wydłuża jego żywotność?: Częste cykle włączania i wyłączania kotła (taktowanie) to nie tylko mniejsza efektywność, ale także znaczące obciążenie dla jego podzespołów. Każde uruchomienie to chwilowy wzrost temperatury i ciśnienia, a następnie jego spadek. Powtarzanie tego procesu wielokrotnie w ciągu dnia przyspiesza zużycie palnika, wentylatora, elektroniki sterującej, a nawet elementów konstrukcyjnych kotła. Bufor, magazynując ciepło, stabilizuje pracę kotła, eliminując potrzebę częstego taktowania. Oznacza to mniej cykli pracy, mniej obciążeń mechanicznych i termicznych, co w efekcie znacząco wydłuża żywotność kotła i zmniejsza ryzyko awarii.

Koniec z wahaniami temperatury stabilne ciepło w całym domu: Jedną z największych zalet posiadania bufora jest stabilizacja temperatury w całej instalacji grzewczej. Kocioł, pracując w optymalnym trybie, dostarcza ciepło do bufora, a ten z kolei oddaje je do systemu grzewczego (grzejników lub ogrzewania podłogowego) ze stałą, zadaną temperaturą. Eliminuje to problem nagłych spadków lub wzrostów temperatury w pomieszczeniach, które są częste w systemach bez bufora, zwłaszcza gdy zapotrzebowanie na ciepło jest zmienne. Jest to szczególnie odczuwalne w przypadku ogrzewania podłogowego, które wymaga bardziej stabilnej temperatury zasilania i jest mniej reaktywne na szybkie zmiany.

Czy bufor do pieca na pellet jest zawsze konieczny? Kiedy można go pominąć?: Choć bufor przynosi wiele korzyści, nie w każdej instalacji jest on absolutnie niezbędny. W przypadku bardzo małych domów, gdzie zapotrzebowanie na ciepło jest niewielkie i można je łatwo pokryć krótkimi cyklami pracy kotła, lub gdy kocioł jest precyzyjnie dobrany do mocy grzewczej budynku i posiada zaawansowane funkcje modulacji mocy, bufor może nie być konieczny. Jednakże, w większości przypadków, a szczególnie gdy mamy do czynienia z ogrzewaniem podłogowym, kotłem o mocy większej niż wynikałoby z zapotrzebowania budynku (co często zdarza się dla zapewnienia szybkiego nagrzewania), lub gdy chcemy maksymalnie zoptymalizować zużycie paliwa i żywotność kotła, instalacja bufora jest wysoce rekomendowana. Według danych Biawar, bufor do kotła na pellet znacząco optymalizuje pracę systemu grzewczego.

Przygotowanie do montażu: co musisz wiedzieć i zgromadzić?

Zanim przystąpisz do faktycznego montażu zbiornika buforowego, kluczowe jest odpowiednie przygotowanie. Dobry plan i zgromadzenie niezbędnych materiałów oraz narzędzi to połowa sukcesu. Pozwoli to uniknąć niepotrzebnych przestojów i błędów podczas instalacji.

Dobór bufora: jak obliczyć idealną pojemność do mocy Twojego kotła?: Pojemność zbiornika buforowego powinna być dopasowana do mocy kotła na pellet. Zbyt mały bufor nie będzie w stanie efektywnie magazynować nadwyżek ciepła, co doprowadzi do częstego taktowania kotła. Z kolei zbyt duży bufor może oznaczać długi czas jego nagrzewania, co również nie jest optymalne. Ogólna zasada mówi, że na każdy 1 kW mocy kotła powinno przypadać od 30 do 50 litrów pojemności bufora. Na przykład, jeśli Twój kocioł ma moc 20 kW, optymalna pojemność bufora to od 600 do 1000 litrów (20 kW * 30-50 l/kW). Zawsze warto skonsultować dokładny dobór z instalatorem lub producentem kotła.

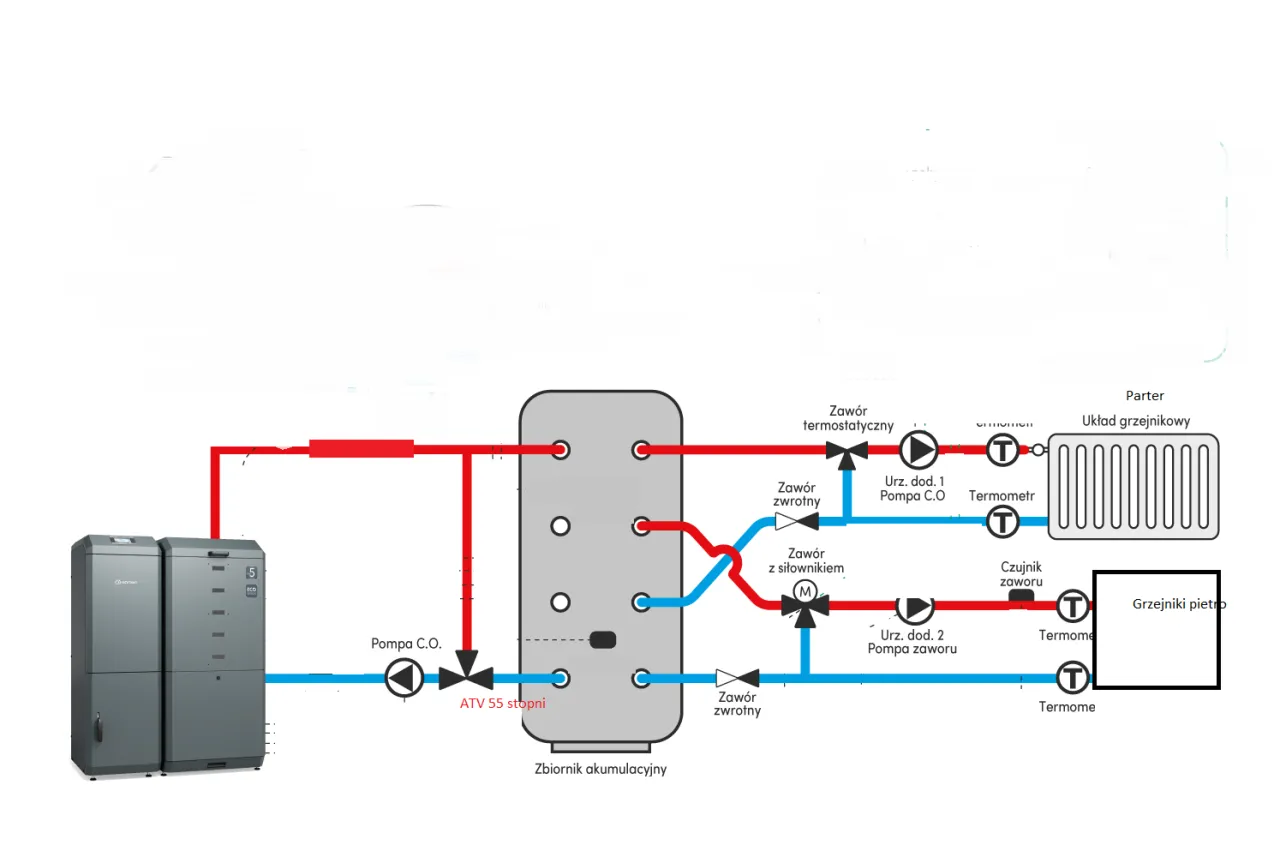

Lista zakupów: Niezbędne komponenty od pomp po zawory bezpieczeństwa: Aby prawidłowo podłączyć bufor, potrzebujesz kilku kluczowych elementów oprócz samego zbiornika i kotła:

• Pompy obiegowe: Zazwyczaj potrzebne są dwie pompy. Jedna odpowiedzialna za obieg między kotłem a buforem (ładowanie bufora), druga dla obiegu między buforem a instalacją grzewczą (rozprowadzanie ciepła).
• Zawór mieszający (3- lub 4-drożny): Kluczowy element do regulacji temperatury powrotu do kotła lub temperatury zasilania instalacji.
• Naczynie przeponowe (wzbiorcze): Kompensuje zmiany objętości wody w instalacji spowodowane jej ogrzewaniem i chłodzeniem, zapobiegając nadmiernemu wzrostowi ciśnienia.
• Zawór bezpieczeństwa: Zabezpiecza instalację przed nadmiernym wzrostem ciśnienia, automatycznie upuszczając nadmiar wody.
• Czujniki temperatury: Niezbędne do prawidłowego sterowania pracą kotła, pomp i zaworów.
• Rury, złączki, kolanka, trójniki: Elementy do wykonania połączeń hydraulicznych.
• Izolacja termiczna: Do zaizolowania rur i zbiornika buforowego, aby zminimalizować straty ciepła.
• Zawory odcinające: Umożliwiają odcięcie poszczególnych sekcji instalacji w celu konserwacji lub napraw.

Narzędzia, bez których nie rozpoczniesz pracy: Do montażu potrzebne będą standardowe narzędzia hydrauliczne i montażowe, takie jak:

• Zestaw kluczy (nastawne, płasko-oczkowe)
• Klucze do rur
• Obcinak do rur miedzianych lub tworzywowych
• Zaciskarka do rur (jeśli używasz rur zaprasowywanych)
• Wiertarka z odpowiednimi wiertłami
• Poziomica
• Miarka
• Śrubokręty
• Narzędzia do cięcia i obróbki izolacji

Gdzie umiejscowić bufor? Optymalne rozplanowanie kotłowni: Lokalizacja bufora w kotłowni jest bardzo ważna. Idealnie, powinien znajdować się jak najbliżej kotła, aby zminimalizować straty ciepła na krótkich odcinkach rur i zapewnić szybkie ładowanie. Należy również zapewnić wystarczającą przestrzeń dookoła zbiornika, aby umożliwić swobodny dostęp do połączeń, zaworów i konserwacji. Ważne jest, aby kotłownia była odpowiednio wentylowana, zwłaszcza jeśli znajduje się tam kocioł na paliwo stałe. Upewnij się, że podłoga jest w stanie utrzymać ciężar wypełnionego bufora, który może być znaczny.

Kluczowa decyzja w instalacji: zawór trójdrożny vs. czterodrożny

Wybór odpowiedniego zaworu mieszającego trójdrożnego czy czterodrożnego to jeden z fundamentalnych aspektów prawidłowego podłączenia bufora do kotła na pellet. Zawór ten odgrywa kluczową rolę w ochronie kotła przed niską temperaturą powrotu, co jest niezbędne dla jego długowieczności i efektywności.

Jak działa zawór czterodrożny i dlaczego jest najczęściej polecany?: Zawór czterodrożny, jak sama nazwa wskazuje, posiada cztery króćce przyłączeniowe. Jego głównym zadaniem jest mieszanie gorącej wody z zasilania kotła z chłodniejszą wodą powracającą z instalacji grzewczej. Dzięki temu temperatura wody wracającej do kotła jest podnoszona do bezpiecznego poziomu. Najczęściej poleca się go, ponieważ pozwala na precyzyjną regulację temperatury powrotu, co jest kluczowe dla zapobiegania zjawiskom niepożądanym w kotle.

Rola zaworu czterodrożnego w ochronie powrotu kotła: Ochrona powrotu kotła jest niezwykle ważna. Kiedy zimna woda z instalacji wraca do gorącego kotła, może dojść do kondensacji pary wodnej na zimnych elementach, co prowadzi do korozji niskotemperaturowej. Jest to proces, który stopniowo niszczy kocioł od wewnątrz. Zawór czterodrożny, podnosząc temperaturę powrotu do poziomu powyżej 48-55°C (zgodnie z zaleceniami producentów), skutecznie zapobiega temu zjawisku. Dzięki temu kocioł pracuje w optymalnych warunkach, a jego żywotność jest znacznie wydłużona.

Kiedy wystarczający będzie prostszy układ z zaworem trójdrożnym?: Zawór trójdrożny, posiadający trzy króćce, zazwyczaj służy do rozdzielania lub mieszania czynnika grzewczego, ale jego możliwości w zakresie ochrony powrotu są bardziej ograniczone. W niektórych prostszych instalacjach, gdzie kocioł jest precyzyjnie dopasowany do zapotrzebowania budynku i nie ma ryzyka wystąpienia niskiej temperatury powrotu, lub gdy kocioł posiada wbudowane systemy ochrony powrotu, zawór trójdrożny może być wystarczający. Jednak w połączeniu z buforem, zwłaszcza w systemach z ogrzewaniem podłogowym, zawór czterodrożny jest zazwyczaj lepszym i bezpieczniejszym wyborem.

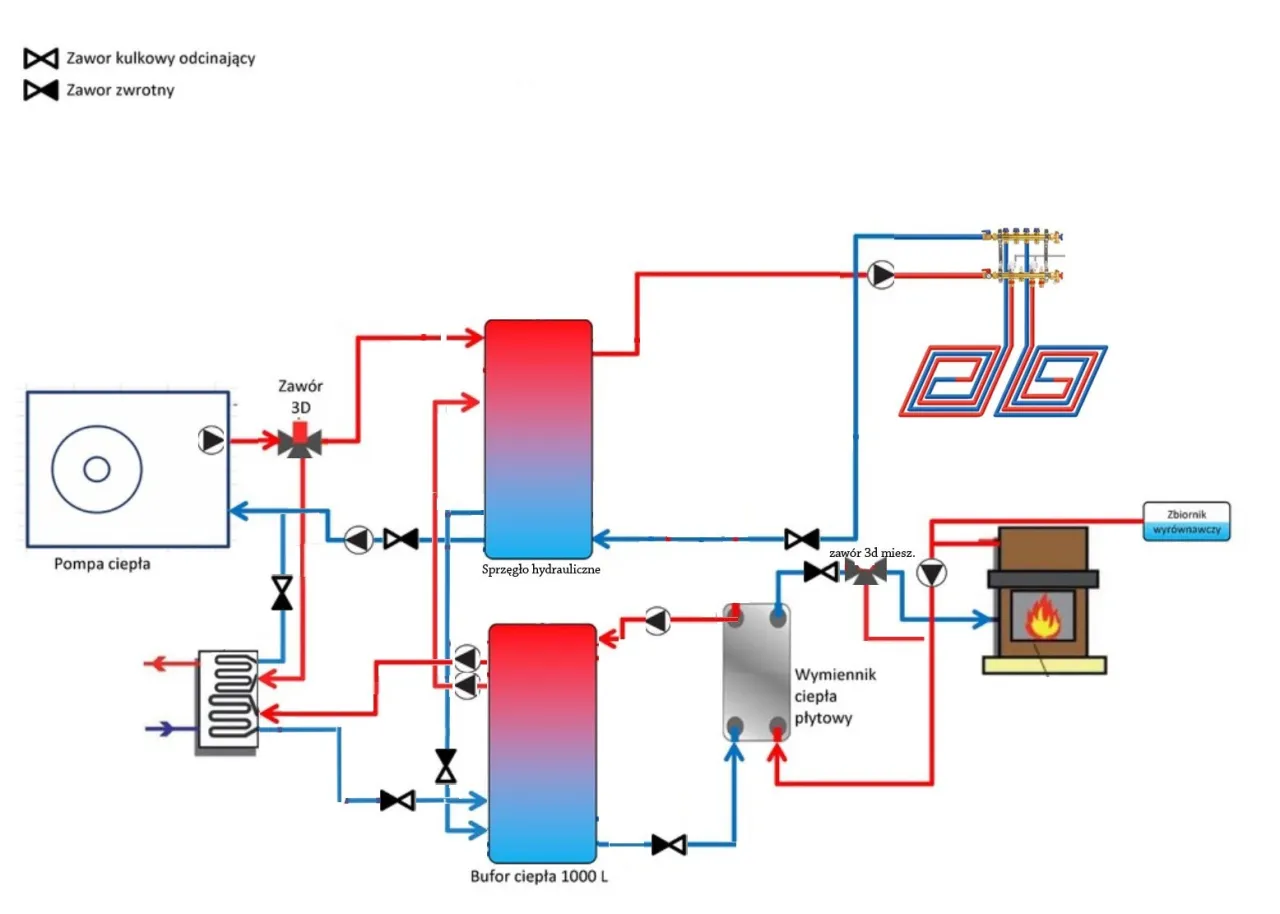

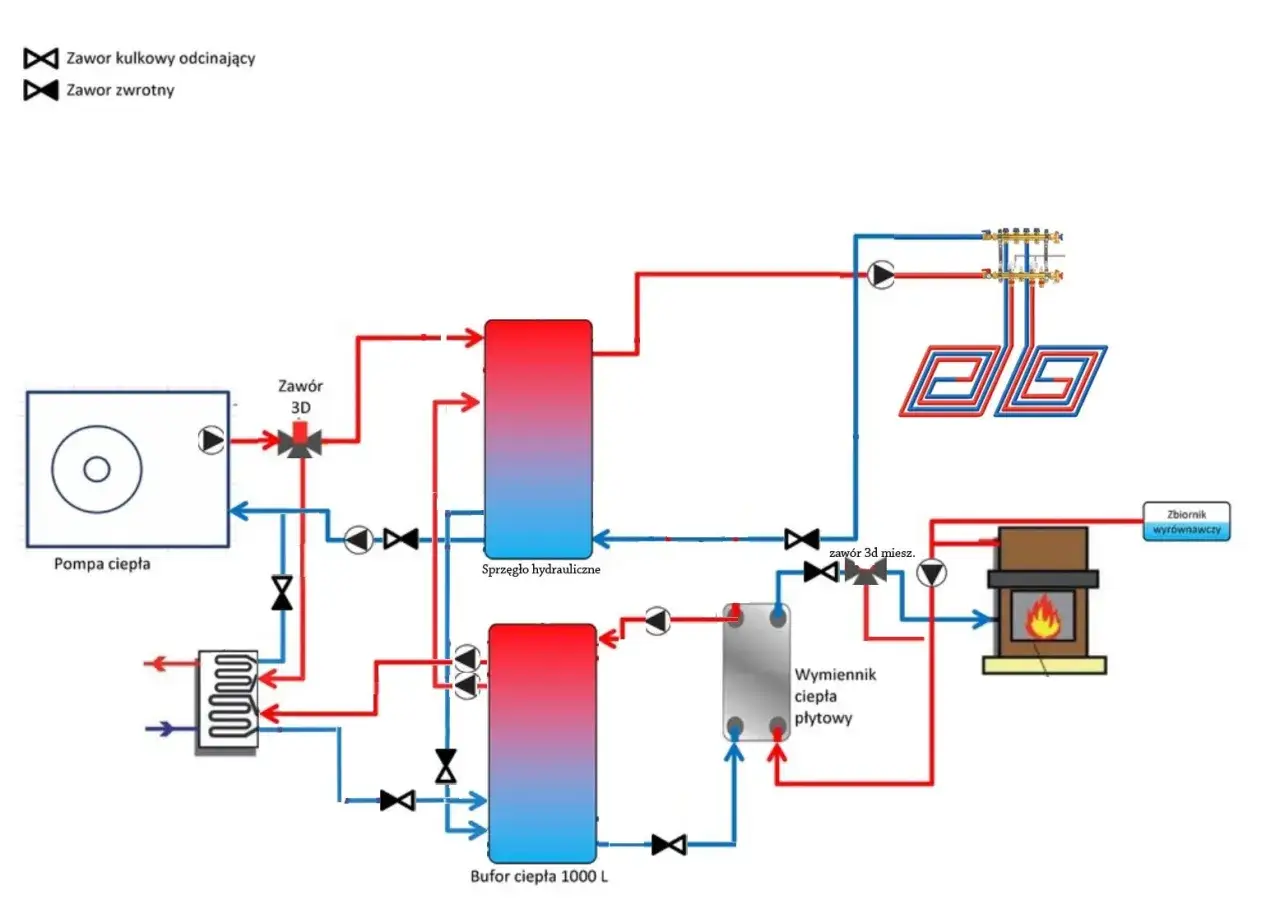

Podłączenie bufora krok po kroku – schemat z zaworem czterodrożnym

Przejdźmy teraz do praktycznej części instalacji. Poniżej przedstawiam szczegółowy przewodnik krok po kroku, jak podłączyć zbiornik buforowy do pieca na pellet, wykorzystując popularne i skuteczne rozwiązanie z zaworem czterodrożnym. Pamiętaj, że schemat jest kluczowy dla zrozumienia połączeń hydraulicznych.

1. Krok 1: Stworzenie małego obiegu, czyli połączenie kocioł-bufor: Pierwszym etapem jest połączenie kotła z buforem. Należy poprowadzić rurę zasilającą z kotła do górnej części bufora oraz rurę powrotną z dolnej części bufora do króćca powrotnego kotła. Ten obieg zapewnia ładowanie bufora gorącą wodą z kotła.
2. Krok 2: Montaż pompy ładującej bufor i zaworu czterodrożnego: Na rurze powrotnej z bufora do kotła, przed kotłem, montujemy pompę obiegową odpowiedzialną za ładowanie bufora. Bezpośrednio przed tą pompą (lub na rurze powrotnej z kotła, w zależności od schematu) instalujemy zawór czterodrożny. Prawidłowe umiejscowienie zaworu jest kluczowe dla jego poprawnego działania.
3. Krok 3: Stworzenie dużego obiegu, czyli połączenie bufor-instalacja C. O. (grzejniki/podłogówka): Następnie łączymy bufor z instalacją grzewczą budynku. Rura zasilająca z górnej części bufora (lub z zaworu mieszającego) prowadzi do instalacji grzewczej, a rura powrotna z instalacji grzewczej wraca do dolnej części bufora. Na tym obiegu montujemy drugą pompę obiegową.
4. Krok 4: Prawidłowe rozmieszczenie czujników temperatury: Aby system działał efektywnie, niezbędne są czujniki temperatury. Jeden czujnik powinien być umieszczony na górze bufora, drugi na dole, a trzeci w połowie jego wysokości. Dodatkowo, czujnik temperatury kotła montujemy na jego zasilaniu, a czujnik temperatury instalacji na powrocie z niej. Te dane są kluczowe dla sterownika kotła.
5. Krok 5: Instalacja osprzętu zabezpieczającego naczynie wzbiorcze i zawór bezpieczeństwa: Naczynie wzbiorcze montuje się zazwyczaj na rurze powrotnej instalacji CO, przed pompą obiegową rozprowadzającą ciepło. Zawór bezpieczeństwa instaluje się na zasilaniu z kotła lub bufora, w miejscu zapewniającym swobodny odpływ wody w przypadku zadziałania.

Alternatywny schemat podłączenia z użyciem termostatycznego zaworu mieszającego

Choć zawór czterodrożny jest najczęściej stosowanym rozwiązaniem do ochrony powrotu, w niektórych sytuacjach można rozważyć użycie termostatycznego zaworu mieszającego. Jest to prostsze rozwiązanie, które również może skutecznie zapobiegać korozji niskotemperaturowej.

Jak działa i gdzie zamontować zawór termostatyczny w celu ochrony powrotu?: Termostatyczny zawór mieszający działa na zasadzie automatycznego otwierania lub zamykania przepływu wody w zależności od jej temperatury. W przypadku ochrony powrotu kotła, zawór jest montowany na rurze powrotnej z instalacji grzewczej, przed kotłem. Gdy temperatura wody powracającej jest zbyt niska (poniżej ustawionej wartości, np. 50°C), zawór automatycznie miesza ją z gorącą wodą z zasilania kotła, podnosząc temperaturę powrotu. Gdy temperatura jest odpowiednia, zawór przepuszcza wodę z instalacji bezpośrednio do kotła.

Zalety i ograniczenia tego uproszczonego rozwiązania: Główną zaletą stosowania termostatycznego zaworu mieszającego jest jego prostota, niższy koszt zakupu w porównaniu do zaworu czterodrożnego i łatwość montażu. Jest to dobre rozwiązanie dla mniejszych instalacji lub gdy priorytetem jest prostota systemu. Jednakże, jego ograniczeniem jest mniejsza precyzja regulacji temperatury powrotu w porównaniu do zaworu czterodrożnego, który jest sterowany przez automatykę kotła. Ponadto, zawór termostatyczny nie pozwala na tak elastyczne sterowanie temperaturą zasilania instalacji grzewczej, jak ma to miejsce w systemach z zaworem czterodrożnym i zaawansowanym sterownikiem.

Pierwsze uruchomienie i regulacja – o czym musisz pamiętać?

Po zakończeniu montażu hydraulicznego i elektrycznego przychodzi czas na kluczowe etapy uruchomienia i regulacji systemu. Prawidłowe odpowietrzenie, konfiguracja sterowników i kontrola szczelności to gwarancja bezpiecznej i efektywnej pracy instalacji.

Odpowietrzanie układu: klucz do cichej i sprawnej pracy: Po napełnieniu całej instalacji wodą, pierwszym i niezwykle ważnym krokiem jest jej dokładne odpowietrzenie. Należy otworzyć wszystkie odpowietrzniki, zaczynając od tych znajdujących się najwyżej w systemie (np. na grzejnikach, na kotle, na buforze). Pozwoli to na usunięcie powietrza, które mogłoby zakłócać przepływ wody, powodować hałas (bulgotanie) i obniżać efektywność grzania. Proces ten może wymagać kilkukrotnego uzupełniania wody w instalacji.

Ustawianie sterowników: jak skonfigurować temperaturę ładowania bufora?: Sterownik kotła odgrywa kluczową rolę w zarządzaniu pracą całego systemu. Należy ustawić temperaturę, przy której kocioł zacznie ładować bufor (np. gdy temperatura kotła osiągnie 70°C). Ważne jest również skonfigurowanie temperatury, przy której pompa obiegowa od instalacji grzewczej zacznie pobierać ciepło z bufora (np. gdy temperatura w buforze osiągnie 55°C). Parametry te powinny być dostosowane do specyfiki kotła, bufora i potrzeb grzewczych budynku. Często warto skorzystać z instrukcji obsługi sterownika lub skonsultować się z instalatorem.

Kontrola szczelności i obserwacja pracy instalacji: Po odpowietrzeniu i wstępnej konfiguracji sterowników, należy dokładnie sprawdzić wszystkie połączenia hydrauliczne pod kątem ewentualnych przecieków. Warto również przez pierwsze godziny i dni uważnie obserwować pracę całego systemu: czy pompy pracują prawidłowo, czy zawory działają zgodnie z oczekiwaniami, czy temperatura w pomieszczeniach jest stabilna. Wszelkie niepokojące sygnały powinny być natychmiast zdiagnozowane i usunięte.

Najczęstsze błędy przy montażu bufora i jak ich unikać?

Montaż zbiornika buforowego, choć wydaje się prosty, kryje w sobie kilka potencjalnych pułapek. Uniknięcie najczęstszych błędów zapewni prawidłowe działanie systemu i długą żywotność jego komponentów.

• Błąd nr 1: Zbyt mały lub zbyt duży bufor w stosunku do mocy kotła: Jak już wspomniano, kluczowy jest odpowiedni dobór pojemności bufora. Zbyt mały zbiornik nie spełni swojej roli akumulatora ciepła, co doprowadzi do częstego taktowania kotła i mniejszej efektywności. Zbyt duży bufor może z kolei oznaczać długi czas nagrzewania, co jest nieekonomiczne, zwłaszcza w okresach przejściowych. Zawsze stosuj zasadę 30-50 litrów na 1 kW mocy kotła.
• Błąd nr 2: Brak lub niepoprawna realizacja ochrony powrotu kotła: Jest to jeden z najpoważniejszych błędów, który może prowadzić do szybkiego zniszczenia kotła. Niska temperatura powrotu poniżej 48-55°C powoduje kondensację i korozję. Upewnij się, że zawór czterodrożny lub termostatyczny jest prawidłowo zamontowany i skonfigurowany.
• Błąd nr 3: Złe umiejscowienie pomp obiegowych i czujników temperatury: Pompy muszą być zamontowane w odpowiednich miejscach obiegu, aby zapewnić właściwy przepływ. Czujniki temperatury muszą być umieszczone tak, aby mierzyć rzeczywiste temperatury w kluczowych punktach systemu (góra, środek, dół bufora, zasilanie, powrót). Błędne umiejscowienie tych elementów uniemożliwi prawidłowe sterowanie i optymalizację pracy.
• Błąd nr 4: Pominięcie zaworów zwrotnych i odcinających: Zawory zwrotne zapobiegają niepożądanemu przepływowi grawitacyjnemu ciepłej wody, np. w nocy, gdy kocioł nie pracuje. Zawory odcinające są nieocenione podczas prac serwisowych, pozwalając na odcięcie poszczególnych sekcji instalacji bez konieczności spuszczania całej wody. Ich brak utrudnia konserwację i może prowadzić do strat ciepła.
