Instalacja gazowa w domu: Schemat, przepisy i bezpieczeństwo

Instalacja gazowa w domu jednorodzinnym to system, którego prawidłowe działanie i bezpieczeństwo opierają się na precyzyjnym projekcie i wykonaniu. Zrozumienie jego budowy, przedstawionej na schemacie, jest kluczowe nie tylko dla fachowców, ale również dla każdego właściciela nieruchomości. Niniejszy artykuł przybliży Ci zasady działania domowej instalacji gazowej, analizując jej kluczowe elementy i symbole na schematach, jednocześnie podkreślając, że ta wiedza ma charakter wyłącznie informacyjny, a wszelkie prace instalacyjne wymagają specjalistycznych uprawnień.

Dlaczego zrozumienie schematu instalacji gazowej jest kluczowe dla każdego właściciela domu?

Posiadanie wiedzy na temat tego, jak działa instalacja gazowa w Twoim domu, jest niezwykle ważne, nawet jeśli nie planujesz samodzielnego montażu. Schemat instalacji gazowej to coś więcej niż tylko rysunek techniczny to swoista "mapa bezpieczeństwa". Pozwala ona zrozumieć, w jaki sposób gaz jest doprowadzany do poszczególnych urządzeń, gdzie znajdują się kluczowe punkty kontrolne, takie jak zawory odcinające, co jest nieocenione w sytuacjach awaryjnych. Świadomość tych aspektów przekłada się na Twoje bezpieczeństwo i spokój ducha. Ponadto, umiejętność czytania schematu ułatwia świadome planowanie modernizacji, remontów czy po prostu rozmowę z fachowcami. Pozwala to lepiej komunikować swoje potrzeby, unikać nieporozumień i kosztownych błędów, a także ocenić jakość wykonywanych prac.

Schemat jako mapa bezpieczeństwa: Co mówi o Twoim domu?

Schemat instalacji gazowej pełni funkcję mapy, która szczegółowo opisuje rozmieszczenie i przeznaczenie każdego elementu systemu. Dzięki niemu możesz zlokalizować główne zawory odcinające, które w razie potrzeby pozwolą szybko odciąć dopływ gazu do całego budynku lub jego części. Zrozumienie, gdzie przebiegają przewody gazowe, jest kluczowe w przypadku planowania prac remontowych czy budowlanych, aby uniknąć przypadkowego uszkodzenia instalacji. Ta wiedza jest fundamentalna dla zapewnienia bezpieczeństwa mieszkańcom, ponieważ pozwala szybko zidentyfikować potencjalne zagrożenia i podjąć odpowiednie kroki zaradcze.

Jak czytanie schematu pomaga w świadomym planowaniu i unikaniu kosztownych błędów?

Zrozumienie schematu instalacji gazowej to pierwszy krok do świadomego zarządzania swoim domem. Kiedy planujesz na przykład wymianę kotła grzewczego lub dobudowę nowej kuchni, posiadając schemat, możesz precyzyjnie określić, gdzie znajdują się przyłącza gazowe i jakie prace będą niezbędne. Ułatwia to również komunikację z wykonawcami możesz jasno przedstawić swoje oczekiwania i lepiej zrozumieć proponowane rozwiązania. Unikasz w ten sposób sytuacji, w której wykonawca proponuje rozwiązania nieoptymalne lub po prostu niepotrzebne, co często prowadzi do nieprzewidzianych kosztów. Świadomość istniejącej infrastruktury gazowej minimalizuje ryzyko błędów projektowych i wykonawczych.

Zanim spojrzysz na schemat: Fundamenty prawne i kluczowe pojęcia

Każda instalacja gazowa w Polsce musi być zgodna z obowiązującymi przepisami prawa, które mają na celu zapewnienie maksymalnego bezpieczeństwa użytkownikom. Podstawowym aktem prawnym regulującym tę kwestię jest Prawo Budowlane, uzupełniane przez szereg szczegółowych rozporządzeń określających warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie. Projektowanie i wykonanie instalacji gazowej to zadania zarezerwowane wyłącznie dla specjalistów. Projekt musi być sporządzony przez projektanta z uprawnieniami budowlanymi, a sam montaż może być przeprowadzony tylko przez osobę posiadającą świadectwo kwalifikacyjne w zakresie eksploatacji i/lub dozoru dla grupy 3 (G3), potocznie nazywane uprawnieniami gazowymi SEP. Projekt instalacji gazowej to kompleksowy dokument, który musi zawierać m.in. obliczenia dotyczące przepływu gazu, szczegółowe rysunki techniczne oraz opis techniczny wszystkich zastosowanych rozwiązań. Jest to dokument niezbędny do uzyskania pozwolenia na budowę lub dokonania zgłoszenia, a także stanowi podstawę do wykonania i późniejszego odbioru instalacji.

Jakie przepisy i normy regulują domowe instalacje gazowe w Polsce?

Polskie prawo budowlane oraz szereg powiązanych z nim rozporządzeń i norm technicznych stanowi podstawę dla bezpiecznego projektowania i wykonywania instalacji gazowych w budynkach mieszkalnych. Kluczowe znaczenie mają tu przepisy dotyczące warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, a także normy dotyczące materiałów, metod montażu oraz wymagań eksploatacyjnych. Przestrzeganie tych regulacji jest obligatoryjne i ma na celu zapobieganie wypadkom związanym z ulatnianiem się gazu, wybuchami czy zatruciami.

Kto jest uprawniony do projektowania i wykonania instalacji? Rola fachowca z uprawnieniami G3.

Projektowanie instalacji gazowej wymaga posiadania uprawnień budowlanych w odpowiedniej specjalności. Natomiast sam montaż, konserwacja czy naprawy mogą być wykonywane wyłącznie przez osoby posiadające świadectwo kwalifikacyjne grupy 3 (G3), wydawane przez komisje kwalifikacyjne SEP. Te uprawnienia potwierdzają wiedzę i umiejętności w zakresie eksploatacji i/lub dozoru urządzeń gazowych, co jest gwarancją profesjonalnego i bezpiecznego wykonania prac. Korzystanie z usług osób bez odpowiednich kwalifikacji jest nielegalne i stwarza ogromne ryzyko.

Projekt instalacji gazowej – co musi zawierać i dlaczego jest niezbędny przed startem prac?

Projekt instalacji gazowej to szczegółowy dokument techniczny, który stanowi fundament dla całego przedsięwzięcia. Musi on zawierać m.in. dokładne obliczenia zapotrzebowania na gaz, dobór średnic przewodów, schematy rozmieszczenia instalacji, specyfikację użytych materiałów oraz szczegółowy opis techniczny. Jest to dokument niezbędny do uzyskania wszelkich formalnych pozwoleń, a także stanowi wytyczne dla ekipy montażowej. Bez ważnego projektu, rozpoczęcie prac instalacyjnych jest niemożliwe i niezgodne z prawem.

Anatomia domowej instalacji gazowej: Rozszyfrowujemy schemat krok po kroku

Zrozumienie schematu instalacji gazowej pozwala prześledzić drogę gazu od momentu wejścia do budynku, aż po jego wykorzystanie w urządzeniach. Cały proces rozpoczyna się od przyłącza gazowego, które doprowadza gaz ziemny z sieci dystrybucyjnej do posesji. Następnie gaz trafia do szafki gazowej, umieszczonej zazwyczaj na granicy działki. Znajduje się w niej kurek główny, który umożliwia odcięcie dopływu gazu do całej instalacji. W tej samej szafce często montowany jest również reduktor ciśnienia, obniżający ciśnienie gazu z sieci do poziomu wymaganego przez wewnętrzną instalację. Kolejnym etapem jest wewnętrzna linia zasilająca, czyli przewody prowadzące gaz od szafki gazowej do wnętrza budynku, a następnie piony i przewody rozdzielcze, które rozprowadzają gaz do poszczególnych kondygnacji i pomieszczeń. Na końcu tej drogi znajduje się armatura, w tym obowiązkowe zawory odcinające przed każdym urządzeniem gazowym, oraz same urządzenia gazowe, takie jak kocioł, podgrzewacz wody czy kuchenka.

Punkt startowy: Skrzynka gazowa, zawór główny i reduktor ciśnienia na schemacie.

Na schemacie instalacji gazowej, początek systemu jest zazwyczaj oznaczony jako przyłącze gazowe, prowadzące do szafki gazowej. Wewnątrz niej kluczowe elementy to kurek główny, który służy do całkowitego odcięcia dopływu gazu, oraz często reduktor ciśnienia, który stabilizuje ciśnienie gazu do poziomu bezpiecznego i odpowiedniego dla urządzeń domowych. Zrozumienie funkcji tych elementów jest kluczowe dla bezpieczeństwa.

Od licznika do urządzeń: Jak śledzić bieg rur i ich rozgałęzienia na planie?

Po przejściu przez licznik gazu (który również jest zaznaczony na schemacie), gaz płynie dalej wewnętrzną linią zasilającą. Na planie przedstawione są jako linie, które następnie rozgałęziają się na piony (przewody pionowe) i przewody rozdzielcze (poziome), docierając do poszczególnych punktów poboru czyli urządzeń gazowych. Każde rozgałęzienie i zmiana kierunku jest precyzyjnie zaznaczona, co pozwala na dokładne odtworzenie przebiegu instalacji.

Kluczowe symbole na schemacie instalacji gazowej – graficzny słowniczek, który musisz znać.

• Zawór kulowy (odcinający): Symbolizuje możliwość odcięcia dopływu gazu. Obowiązkowo umieszczany przed każdym urządzeniem gazowym.
• Gazomierz: Urządzenie mierzące ilość zużytego gazu.
• Reduktor ciśnienia: Obniża i stabilizuje ciśnienie gazu.
• Kocioł gazowy: Urządzenie do centralnego ogrzewania.
• Kuchenka gazowa: Urządzenie do gotowania.
• Podgrzewacz wody (bojler gazowy): Urządzenie do podgrzewania wody użytkowej.
• Przewód gazowy: Linia przedstawiająca trasę rurociągu.
• Punkt pomiaru ciśnienia: Miejsce, gdzie można zmierzyć ciśnienie gazu.

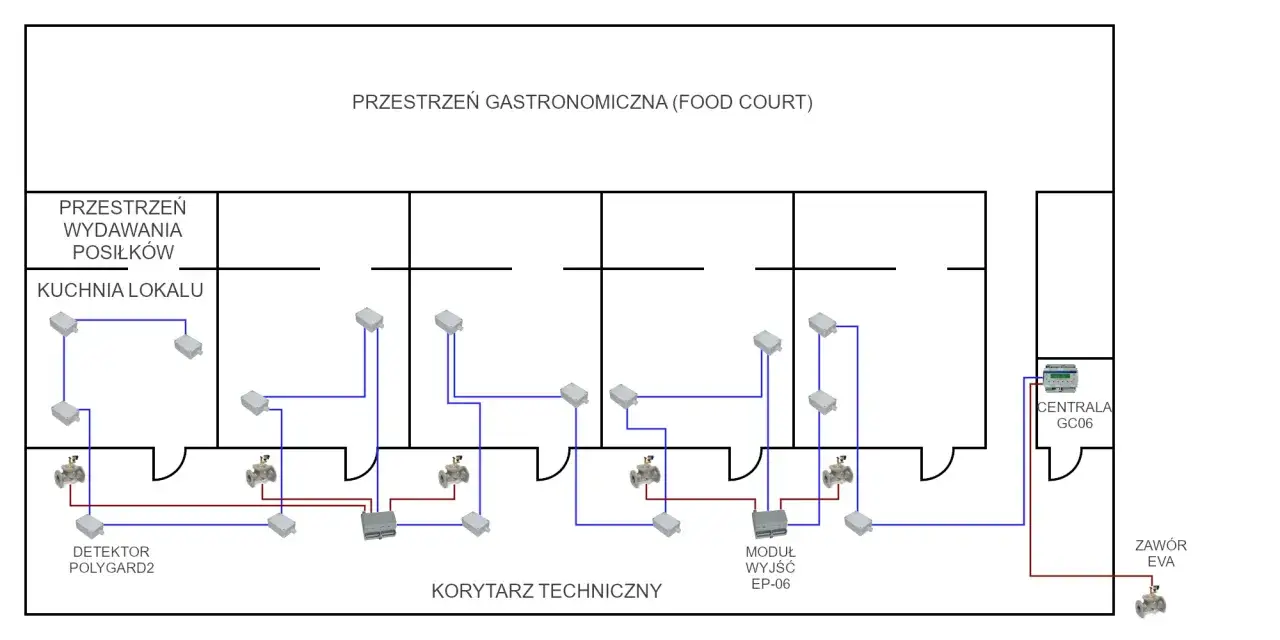

Przykładowy schemat instalacji dla domu jednorodzinnego – analiza wizualna i objaśnienie.

Typowy schemat instalacji gazowej dla domu jednorodzinnego rozpoczyna się od przyłącza, które prowadzi do gazomierza umieszczonego w szafce gazowej na zewnątrz budynku. Stamtąd gaz rozprowadzany jest wewnętrzną linią zasilającą do poszczególnych pomieszczeń. Na schemacie wyraźnie widać rozgałęzienia na piony i poziome przewody, które docierają do kotłowni (gdzie znajduje się kocioł), kuchni (kuchenka) oraz łazienki (podgrzewacz wody). Przed każdym z tych urządzeń zaznaczony jest obowiązkowy zawór odcinający, który pozwala na odłączenie dopływu gazu do konkretnego odbiornika w celach konserwacyjnych lub awaryjnych. Symbole graficzne jasno wskazują rodzaj każdego elementu, od zaworów po same urządzenia, tworząc kompleksowy obraz całej instalacji.

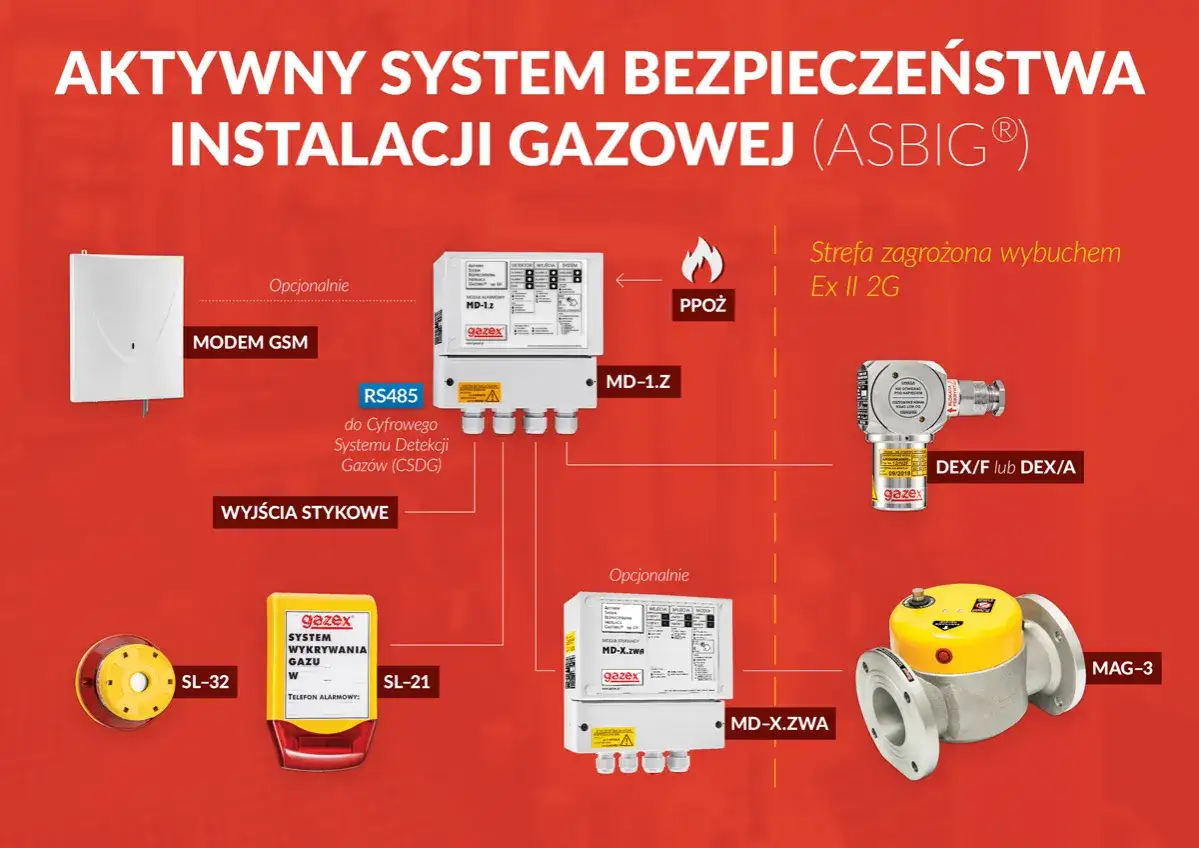

Z czego składa się bezpieczna i nowoczesna instalacja gazowa?

Bezpieczeństwo domowej instalacji gazowej to wynik zastosowania odpowiednich materiałów i rozwiązań technicznych. Rury instalacji gazowej wykonuje się zazwyczaj ze stali lub miedzi. Rury stalowe są bardzo wytrzymałe i stosowane w głównych przewodach gazowych, wymagają jednak odpowiedniego zabezpieczenia antykorozyjnego. Rury miedziane, choć droższe, są odporne na korozję i łatwiejsze w montażu, często stosowane w instalacjach wewnętrznych. Niezwykle ważnym elementem bezpieczeństwa są zawory odcinające, które muszą być zainstalowane bezpośrednio przed każdym urządzeniem gazowym. Pozwalają one na szybkie i bezpieczne odcięcie dopływu gazu do konkretnego urządzenia, co jest kluczowe podczas jego wymiany, naprawy lub w przypadku awarii. Równie istotne są systemy wentylacyjne i odprowadzania spalin. Prawidłowa wentylacja (grawitacyjna lub mechaniczna) zapewnia dopływ świeżego powietrza niezbędnego do spalania i usuwa potencjalnie szkodliwe produkty uboczne. Z kolei sprawne kominy i przewody spalinowe gwarantują bezpieczne odprowadzenie spalin na zewnątrz budynku, chroniąc domowników przed ryzykiem zatrucia tlenkiem węgla.

Rury stalowe czy miedziane? Porównanie materiałów, ich zalet i ograniczeń.

Rury stalowe są tradycyjnie stosowane w instalacjach gazowych ze względu na swoją wytrzymałość i odporność na wysokie ciśnienia. Wymagają jednak odpowiedniego zabezpieczenia przed korozją i są trudniejsze w obróbce. Rury miedziane, choć droższe, charakteryzują się doskonałą odpornością na korozję, są łatwiejsze w kształtowaniu i montażu, co czyni je popularnym wyborem w nowoczesnych instalacjach wewnętrznych. Wybór materiału zależy od specyfiki instalacji i wymagań projektu.

Rola zaworów odcinających przy urządzeniach – gdzie muszą się znaleźć według przepisów?

Przepisy prawa budowlanego jednoznacznie określają konieczność stosowania zaworów odcinających. Muszą one być zainstalowane w bezpośrednim sąsiedztwie każdego urządzenia gazowego, takiego jak kocioł, kuchenka czy podgrzewacz wody. Pozwalają one na szybkie i bezpieczne odcięcie dopływu gazu do danego urządzenia bez konieczności zamykania całej instalacji. Jest to kluczowe z punktu widzenia bezpieczeństwa podczas prac serwisowych, napraw czy w sytuacjach awaryjnych.

Wentylacja i system odprowadzania spalin – nierozłączni partnerzy instalacji gazowej.

Bez sprawnej wentylacji i bezpiecznego systemu odprowadzania spalin, instalacja gazowa stanowi poważne zagrożenie. Urządzenia gazowe zużywają tlen z pomieszczenia i produkują spaliny, w tym potencjalnie śmiertelnie niebezpieczny tlenek węgla (czad). Prawidłowa wentylacja zapewnia stały dopływ świeżego powietrza, a szczelne i drożne przewody kominowe skutecznie odprowadzają spaliny na zewnątrz. Ignorowanie tych aspektów może prowadzić do niedotlenienia, zatrucia czadem i pożaru.

Najczęstsze błędy i pułapki podczas planowania i wykonawstwa – jak ich uniknąć?

Niewiedza i brak profesjonalizmu w zakresie instalacji gazowych mogą prowadzić do tragicznych konsekwencji. Samodzielny montaż instalacji gazowej jest nielegalny i śmiertelnie niebezpieczny. Gaz jest substancją łatwopalną i wybuchową, a jego nieprawidłowe rozprowadzenie może skutkować wyciekami, pożarem lub eksplozją. Ignorowanie wymogów wentylacyjnych to kolejne poważne zagrożenie. Niewystarczająca ilość tlenu do spalania lub brak możliwości odprowadzenia spalin prowadzi do powstawania tlenku węgla, który jest bezwonny i bezbarwny, a jego wdychanie może spowodować zatrucie, a nawet śmierć. Kolejnym błędem jest wybór niecertyfikowanych materiałów lub korzystanie z usług niewykwalifikowanych "fachowców". Pozorna oszczędność na jakości materiałów lub cenie usług może w przyszłości skutkować awariami, wyciekami gazu i koniecznością kosztownych napraw, a w najgorszym przypadku tragedią.

"Zrobię to sam" – dlaczego samodzielny montaż jest nielegalny i śmiertelnie niebezpieczny?

Samodzielne wykonywanie instalacji gazowej jest surowo zabronione przez prawo, ponieważ wymaga specjalistycznej wiedzy, umiejętności i narzędzi. Nieprawidłowe połączenia, błędy w doborze materiałów czy brak znajomości przepisów mogą prowadzić do wycieków gazu, pożaru lub wybuchu, stanowiąc bezpośrednie zagrożenie dla życia i zdrowia mieszkańców oraz sąsiadów.

Ignorowanie wymogów wentylacyjnych: Ciche zagrożenie dla domowników.

Urządzenia gazowe potrzebują tlenu do prawidłowego spalania. Brak odpowiedniej wentylacji w pomieszczeniu, gdzie znajduje się urządzenie gazowe, może prowadzić do niepełnego spalania, w wyniku czego powstaje śmiertelnie niebezpieczny tlenek węgla (czad). Jest to cichy zabójca, ponieważ nie ma zapachu ani koloru, a jego obecność można wykryć tylko za pomocą specjalnych czujników.

Wybór niecertyfikowanych materiałów – pozorna oszczędność o poważnych konsekwencjach.

Stosowanie materiałów i komponentów, które nie posiadają odpowiednich atestów i certyfikatów, jest niedopuszczalne. Mogą one być wykonane z gorszych gatunkowo surowców, nie spełniać norm bezpieczeństwa, a ich trwałość może być znacznie krótsza. W efekcie, pozorna oszczędność na początku może prowadzić do kosztownych awarii, wycieków gazu, a nawet poważnych wypadków.

Od projektu do pierwszego płomienia: Jak wygląda proces odbioru instalacji w praktyce?

Legalne i bezpieczne uruchomienie instalacji gazowej to proces wieloetapowy, który rozpoczyna się na długo przed pierwszym płomieniem. Pierwszym krokiem jest uzyskanie warunków przyłączenia od lokalnego dostawcy gazu, które określają techniczne możliwości i wymagania dotyczące podłączenia do sieci. Następnie zleca się projekt instalacji gazowej, który musi być wykonany przez osobę z odpowiednimi uprawnieniami. Projekt ten jest następnie weryfikowany pod kątem zgodności z przepisami. Po zatwierdzeniu projektu rozpoczyna się montaż instalacji, który musi być przeprowadzony przez wykwalifikowanego instalatora. Kluczowym etapem po zakończeniu montażu jest przeprowadzenie głównej próby szczelności instalacji. Jest to rygorystyczne badanie, które musi potwierdzić brak jakichkolwiek nieszczelności. Z próby tej sporządzany jest protokół, który jest niezbędnym dokumentem do dalszego odbioru. Ostatnim etapem jest odbiór końcowy, który często wymaga uzyskania pozytywnej opinii kominiarskiej, potwierdzającej prawidłowe działanie wentylacji i systemów odprowadzania spalin. Dopiero po spełnieniu wszystkich tych wymogów i skompletowaniu dokumentacji, możliwe jest podpisanie umowy z gazownią i legalne korzystanie z instalacji gazowej.

1. Krok 1: Uzyskanie warunków przyłączenia od dostawcy gazu.

   Na tym etapie należy złożyć wniosek do lokalnego przedsiębiorstwa gazowniczego, przedstawiając planowane zapotrzebowanie na gaz. Dostawca określi wówczas techniczne możliwości przyłączenia do sieci oraz wymagania, jakie musi spełnić instalacja.

2. Krok 2: Zlecenie i weryfikacja projektu instalacji.

   Po otrzymaniu warunków przyłączenia, należy zlecić wykonanie projektu instalacji gazowej uprawnionemu projektantowi. Projekt ten musi być zgodny z obowiązującymi przepisami i warunkami technicznymi, a jego poprawność jest kluczowa dla bezpieczeństwa.

3. Krok 3: Montaż i kluczowy moment – protokół z próby szczelności.

   Instalację gazową może wykonać wyłącznie osoba posiadająca odpowiednie uprawnienia gazowe (G3). Po zakończeniu prac montażowych, obowiązkowo przeprowadza się próbę szczelności, której wyniki są dokumentowane w protokole. Jest to kluczowy dokument potwierdzający bezpieczeństwo wykonanej instalacji.

4. Przeczytaj również: Jakie grzejniki do bloku z wielkiej płyty - wybierz najlepsze rozwiązania

   Krok 4: Opinia kominiarska, odbiór końcowy i podpisanie umowy z gazownią.

   Finalny etap obejmuje uzyskanie pozytywnej opinii kominiarskiej, potwierdzającej prawidłowość działania wentylacji i odprowadzania spalin. Następnie następuje odbiór instalacji przez inspektora i podpisanie umowy z dostawcą gazu, co pozwala na jej legalne użytkowanie.
