Planujesz modernizację systemu centralnego ogrzewania lub budujesz nowy dom i zastanawiasz się, jak prawidłowo podłączyć grzejniki? To kluczowe pytania, które mogą zaważyć na komforcie cieplnym Twojego domu przez lata. W tym artykule przeprowadzimy Cię przez zasady podłączania wielu grzejników do jednego obwodu, wyjaśniając, dlaczego ignorowanie tych zasad może prowadzić do frustrujących problemów, takich jak niedogrzane pomieszczenia i nieefektywne działanie całej instalacji.
Dlaczego ostatni grzejnik w domu jest zimny? Klucz do wydajnego ogrzewania
Zjawisko "ostatniego grzejnika", czyli sytuacji, gdy ostatnie urządzenie grzewcze na danym obiegu pozostaje zimne lub jest znacznie chłodniejsze od pozostałych, to jeden z najbardziej frustrujących problemów, z jakimi mogą borykać się właściciele domów. Jest to nie tylko kwestia dyskomfortu, ale przede wszystkim sygnał, że w instalacji centralnego ogrzewania doszło do pewnych błędów projektowych lub wykonawczych. Woda, która jest nośnikiem ciepła, niczym kierowca na drodze, zawsze wybiera ścieżkę najmniejszego oporu. W przypadku źle zaprojektowanego systemu, większość gorącej wody może preferencyjnie przepływać przez pierwsze, łatwiej dostępne grzejniki, omijając te dalsze w szeregu. W efekcie, ostatnie grzejniki otrzymują znacznie mniej ciepłej wody, co skutkuje ich niedogrzaniem lub całkowitym brakiem ciepła.
Problem nierównego grzania – częsta oznaka błędów w instalacji
Nierównomierne grzanie pomieszczeń to klasyczny objaw problemów z instalacją centralnego ogrzewania. Możesz zauważyć, że salon, który jest blisko kotła, grzeje aż za dobrze, podczas gdy sypialnia na końcu korytarza pozostaje nieprzyjemnie chłodna, nawet gdy termostat jest ustawiony na wyższą temperaturę. Taka sytuacja nie tylko obniża komfort życia, ale także prowadzi do marnotrawstwa energii. Próbując dogrzać zimne pomieszczenia, często zwiększamy temperaturę na kotle, co skutkuje przegrzewaniem już ciepłych stref i nieproporcjonalnie wysokimi rachunkami za ogrzewanie. Jest to wyraźny sygnał, że system nie działa tak, jak powinien, a jego hydrauliczne zrównoważenie pozostawia wiele do życzenia.
Krótka odpowiedź: ile grzejników można bezpiecznie podłączyć na jednym obwodzie?
Choć nie ma jednej, uniwersalnej odpowiedzi, która pasowałaby do każdej sytuacji, w nowoczesnych instalacjach centralnego ogrzewania opartych na systemie rozdzielaczowym, zaleca się podłączanie od 1 do maksymalnie 3 grzejników na jednym obwodzie (pętli). Jest to ogólna wytyczna, która ma na celu zapewnienie optymalnego przepływu wody i równomiernego rozprowadzania ciepła. Pamiętaj jednak, że ta liczba może się różnić w zależności od wielu czynków, które szczegółowo omówimy w dalszej części artykułu. Kluczowe jest zrozumienie, że przeciążenie jednego obwodu zbyt dużą liczbą grzejników lub grzejników o nadmiernej mocy jest prostą drogą do problemów z ogrzewaniem.

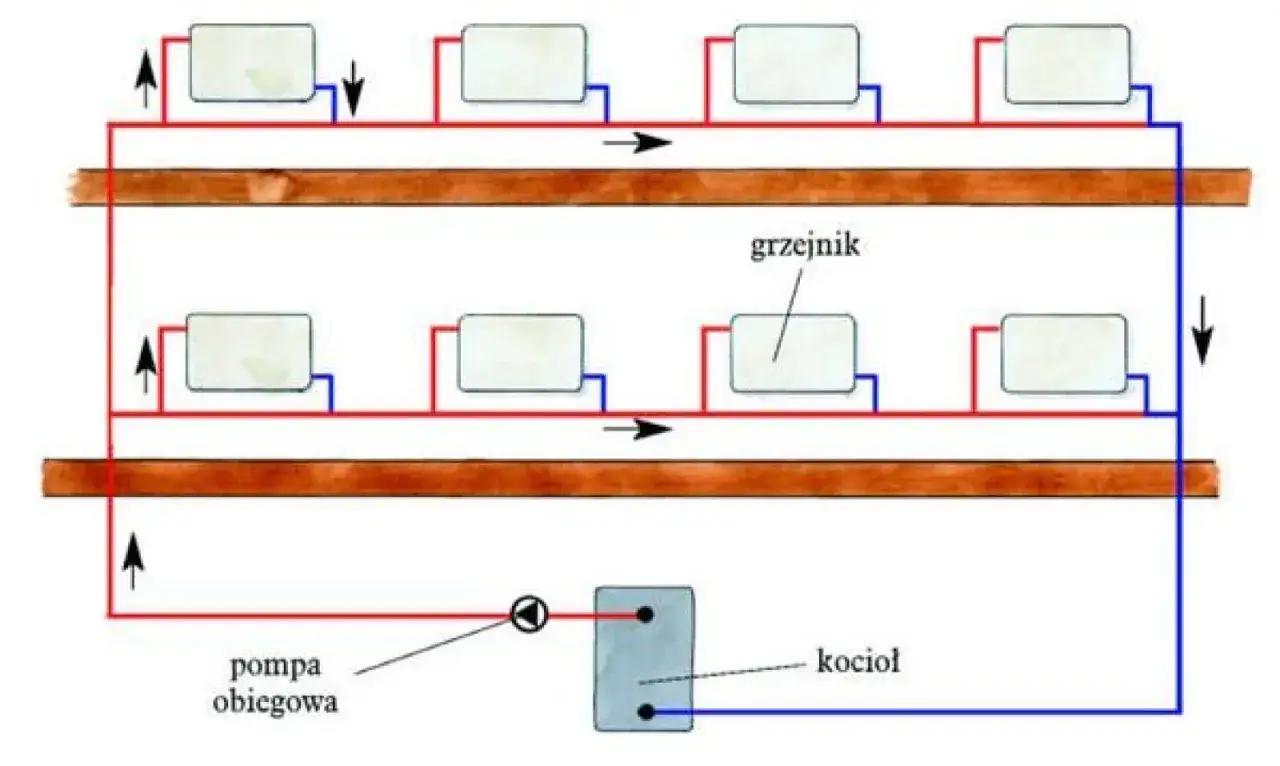

Główne czynniki decydujące o liczbie grzejników na pętli
Decyzja o tym, ile grzejników można bezpiecznie podłączyć do jednego obwodu grzewczego, nie jest kwestią przypadku ani uznania. Jest to wynik starannego rozważenia kilku kluczowych parametrów technicznych, które wspólnie determinują przepustowość i wydajność danego obiegu. Ignorowanie tych czynników to prosta droga do problemów z nierównomiernym grzaniem i niską efektywnością systemu. Przyjrzyjmy się bliżej tym najważniejszym elementom, które musisz wziąć pod uwagę podczas projektowania instalacji.
Całkowita moc grzewcza – nie przekraczaj tej wartości!
Sumaryczna moc grzewcza wszystkich grzejników podłączonych do jednego obiegu jest absolutnie kluczowym parametrem, który należy wziąć pod uwagę. Każdy grzejnik ma określoną moc cieplną, podawaną przez producenta, która informuje, ile ciepła jest w stanie oddać do pomieszczenia. Kiedy podłączamy kilka grzejników do jednego obwodu, ich moce sumują się. Przekroczenie bezpiecznej, teoretycznej granicy mocy dla danego obwodu, która często oscyluje w okolicach 5-8 kW (w zależności od średnicy rur i długości obiegu), może doprowadzić do sytuacji, w której pompa obiegowa nie będzie w stanie zapewnić odpowiedniego przepływu wody przez wszystkie urządzenia. W efekcie, grzejniki znajdujące się dalej od źródła ciepła będą otrzymywać coraz chłodniejszą wodę, co prowadzi do niedogrzania pomieszczeń.
Średnica rur a wydajność przepływu: co musisz wiedzieć o rurach 16 mm i 20 mm
Średnica rur, którymi płynie woda grzewcza, ma fundamentalne znaczenie dla przepustowości systemu i oporów hydraulicznych. Im mniejsza średnica, tym większe opory przepływu i mniejsza ilość wody, którą pompa jest w stanie przetłoczyć w jednostce czasu. W praktyce oznacza to, że wybór odpowiedniej średnicy rur bezpośrednio wpływa na to, ile grzejników i o jakiej mocy możemy bezpiecznie podłączyć do jednego obwodu. Oto praktyczne wytyczne:
- Rura o średnicy 16 mm (najczęściej stosowana w instalacjach PEX) jest w stanie efektywnie obsłużyć maksymalnie dwa grzejniki o łącznej mocy cieplnej nieprzekraczającej 6 kW.
- Rura o średnicy 20 mm oferuje większą przepustowość i pozwala na podłączenie do trzech grzejników, których łączna moc nie powinna przekroczyć 8 kW.
Długość obwodu a opory hydrauliczne – dlaczego każdy metr ma znaczenie?
Długość obwodu grzewczego, czyli całkowita długość rur łączących rozdzielacz z grzejnikami i wracających do niego, ma znaczący wpływ na opory hydrauliczne w całym systemie. Im dłuższy obwód, tym większe tarcie wody o ścianki rur, co przekłada się na większe opory przepływu. Te zwiększone opory oznaczają, że pompa obiegowa musi pracować z większą mocą, aby utrzymać odpowiedni przepływ wody. W skrajnych przypadkach, bardzo długie obwody mogą ograniczać liczbę grzejników, które można efektywnie zasilić, nawet jeśli ich łączna moc nie przekracza teoretycznych limitów dla danej średnicy rury. Każdy dodatkowy metr rury to potencjalne wyzwanie dla równomiernego rozprowadzenia ciepła, dlatego długość obwodu musi być uwzględniona w projekcie instalacji.

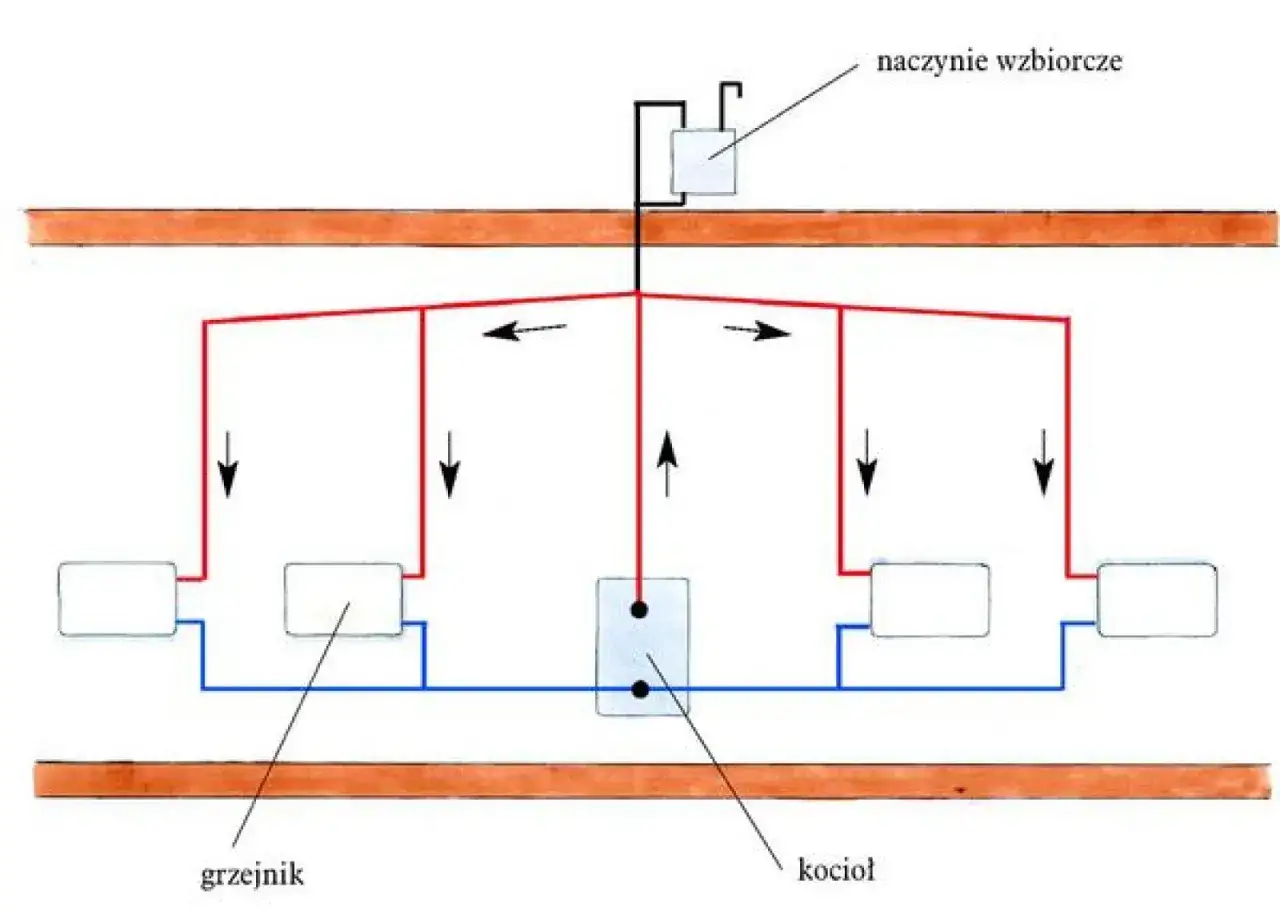

Instalacja rozdzielaczowa czy jednorurowa? Który system jest lepszy dla Twoich grzejników?
Wybór odpowiedniego systemu dystrybucji ciepła ma fundamentalne znaczenie dla efektywności podłączania grzejników i komfortu cieplnego w domu. Na rynku dominują dwa główne typy instalacji: system rozdzielaczowy i system jednorurowy. Każdy z nich ma swoje specyficzne cechy, zalety i wady, które wpływają na sposób, w jaki ciepło jest dostarczane do poszczególnych grzejników. Zrozumienie różnic między nimi pomoże Ci podjąć świadomą decyzję, która zapewni optymalne działanie Twojego systemu ogrzewania.
System rozdzielaczowy: elastyczność i łatwość regulacji jako standard
System rozdzielaczowy jest powszechnie uważany za nowoczesne i najbardziej efektywne rozwiązanie w instalacjach centralnego ogrzewania. W tym systemie ciepła woda z kotła jest doprowadzana do centralnego rozdzielacza, z którego wychodzą osobne obwody do każdego grzejnika lub grupy grzejników. Kluczową zaletą tego rozwiązania jest jego elastyczność i łatwość w regulacji. Każdy obwód może być indywidualnie kontrolowany, co pozwala na precyzyjne dostosowanie ilości przepływającej wody i temperatury do potrzeb każdego pomieszczenia. Dzięki temu łatwiej jest zrównoważyć hydrauliczną instalację i zapewnić równomierne ogrzewanie wszystkich grzejników.
Czy warto stosować osobną pętlę dla każdego grzejnika? Nowoczesne podejście instalatorów
Coraz więcej doświadczonych instalatorów decyduje się na stosowanie osobnej pętli dla każdego grzejnika w systemie rozdzielaczowym. Choć takie podejście może wiązać się z nieco wyższymi kosztami początkowymi ze względu na większe zużycie materiałów (więcej rur i złączek), jego zalety są nieocenione. Prowadzenie indywidualnej pętli do każdego grzejnika praktycznie eliminuje problemy z nierównomiernym rozprowadzeniem ciepła, które są tak charakterystyczne dla starszych systemów. Zapewnia to również maksymalną kontrolę nad temperaturą w każdym pomieszczeniu, ponieważ można precyzyjnie regulować przepływ dla każdego grzejnika z osobna, bez wpływu na pozostałe.

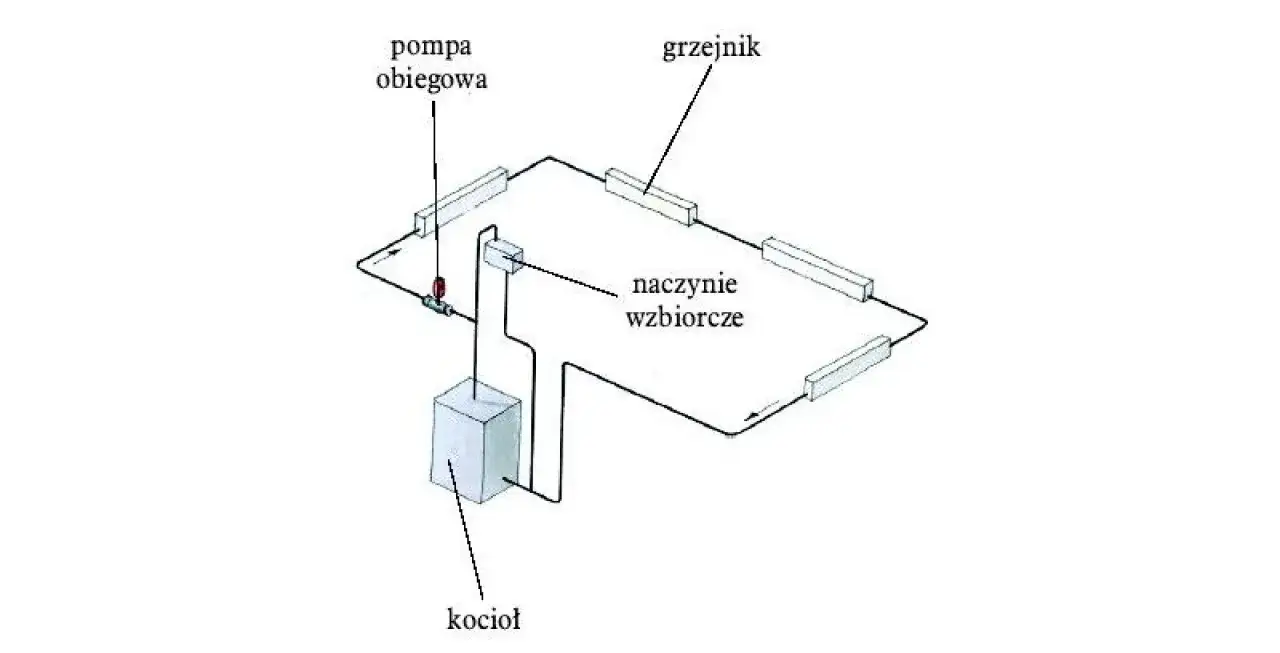

System jednorurowy: pułapka szeregowego połączenia i problem chłodnych grzejników
System jednorurowy to starsze i mniej efektywne rozwiązanie, w którym grzejniki są połączone szeregowo. Oznacza to, że gorąca woda przepływa kolejno przez każdy grzejnik w szeregu. W praktyce prowadzi to do sytuacji, w której pierwszy grzejnik w obwodzie otrzymuje wodę o najwyższej temperaturze, podczas gdy kolejne grzejniki otrzymują wodę coraz chłodniejszą. W rezultacie, ostatni grzejnik w takim szeregu jest zazwyczaj najzimniejszy, co stanowi poważny problem z komfortem cieplnym. Dodatkowo, systemy jednorurowe są trudniejsze w regulacji i często generują problemy z równomiernym ogrzewaniem wszystkich pomieszczeń, co przekłada się na niższy komfort i wyższe koszty ogrzewania.

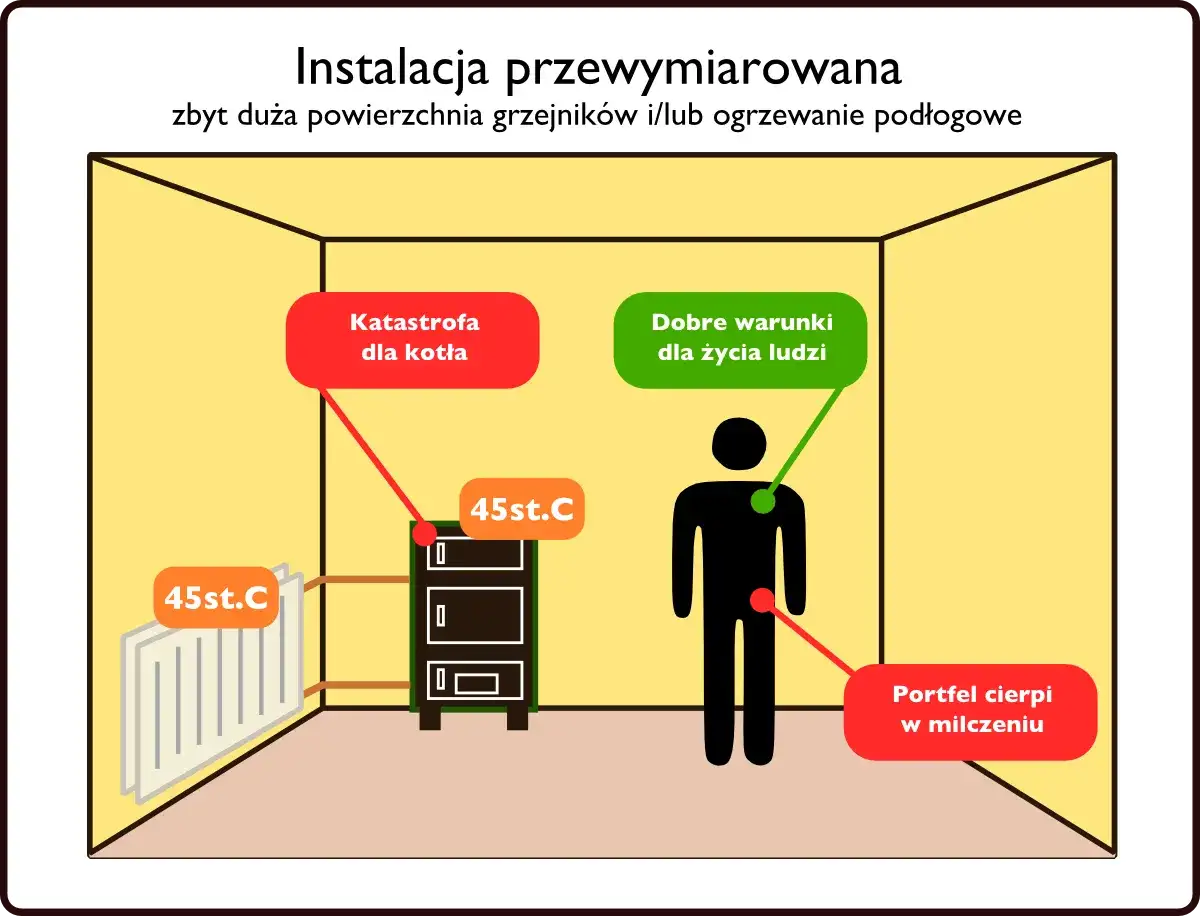

Skutki podłączenia zbyt dużej liczby grzejników – jak uniknąć kosztownych błędów?
Podłączenie zbyt wielu grzejników do jednego obwodu grzewczego, lub wybór urządzeń o zbyt dużej mocy w stosunku do możliwości instalacji, to prosta droga do generowania kosztownych błędów. Konsekwencje takiego działania mogą być wielorakie i dotkliwie wpływać na komfort domowników oraz budżet domowy. Zrozumienie tych potencjalnych problemów jest kluczowe, aby móc im skutecznie zapobiec na etapie projektowania lub modernizacji systemu.
Niedogrzane pomieszczenia i rosnące rachunki za ogrzewanie
Najbardziej odczuwalną konsekwencją przeciążenia obwodu grzewczego jest niedogrzanie pomieszczeń, szczególnie tych położonych najdalej od źródła ciepła. Woda, która powinna zasilać te grzejniki, jest "zatrzymywana" przez te bliżej kotła, lub po prostu jej przepływ jest zbyt mały, aby efektywnie ogrzać większą powierzchnię. Próba zrekompensowania tego problemu poprzez podniesienie temperatury na kotle jest niestety pułapką. Skutkuje to jedynie wyższymi rachunkami za paliwo, ponieważ kocioł pracuje intensywniej, ale ciepło nadal nie dociera tam, gdzie jest najbardziej potrzebne. Według danych Wilda-Corner.pl, nieefektywne systemy ogrzewania mogą generować nawet o 20% wyższe koszty eksploatacji.
Hałas w instalacji i nadmierne obciążenie pompy obiegowej
Niewłaściwie zaprojektowana instalacja, w której przepływ wody jest zbyt duży w stosunku do średnicy rur lub zbyt mały z powodu nadmiernej liczby grzejników, może generować nieprzyjemne dźwięki. Szumy, gwizdy, a nawet bulgotanie w rurach to częste objawy problemów hydraulicznych. Dodatkowo, pompa obiegowa, która jest sercem systemu grzewczego, może być nadmiernie obciążona. Jeśli musi ona walczyć z dużymi oporami przepływu lub przetłaczać wodę przez zbyt wiele urządzeń, jej żywotność może ulec skróceniu, a zużycie energii elektrycznej wzrośnie. Jest to kolejny aspekt, który wpływa na koszty eksploatacji i niezawodność systemu.
Problem z regulacją temperatury w poszczególnych pokojach
Nawet najlepsze zawory termostatyczne zamontowane na grzejnikach nie będą w stanie skutecznie spełniać swojej funkcji, jeśli obwód grzewczy jest przeciążony. W sytuacji, gdy przepływ wody jest niewystarczający lub nierównomierny, zawór termostatyczny może próbować przymknąć dopływ, ale i tak grzejnik nie będzie osiągał pożądanej temperatury, ponieważ ciepła woda po prostu nie dociera w wystarczającej ilości. Prowadzi to do frustracji, braku możliwości indywidualnego sterowania temperaturą w poszczególnych pomieszczeniach i w konsekwencji do marnowania energii, ponieważ jedynym sposobem na dogrzanie jest podniesienie temperatury w całym systemie.
Jak prawidłowo zaprojektować i zrównoważyć obwód grzewczy?
Prawidłowe zaprojektowanie i zrównoważenie hydrauliczne instalacji centralnego ogrzewania to klucz do zapewnienia równomiernego i efektywnego rozprowadzania ciepła po całym domu. Choć może się to wydawać skomplikowane, zrozumienie podstawowych zasad i zastosowanie się do nich pozwoli uniknąć wielu problemów i cieszyć się komfortem cieplnym przez długie lata. Oto kilka kluczowych aspektów, na które warto zwrócić uwagę.
Równoważenie hydrauliczne instalacji – klucz do równomiernego ciepła
Równoważenie hydrauliczne to proces polegający na takim ustawieniu przepływu wody w poszczególnych obwodach grzewczych, aby każdy grzejnik otrzymywał dokładnie tyle ciepłej wody, ile potrzebuje do efektywnego ogrzania pomieszczenia. Celem jest zapewnienie równomiernego przepływu przez wszystkie grzejniki, niezależnie od ich położenia w systemie. Prawidłowo zrównoważona instalacja eliminuje problem "ostatniego grzejnika", gwarantując, że wszystkie urządzenia grzewcze pracują z optymalną wydajnością. Jest to fundamentalny krok do osiągnięcia komfortu cieplnego i efektywności energetycznej.
Praktyczne wskazówki: jak dławić przepływ na pierwszych grzejnikach w pętli?
W wielu instalacjach, zwłaszcza tych starszych lub tam, gdzie nie zastosowano indywidualnych pętli do każdego grzejnika, konieczne może być tzw. "dławienie" przepływu na pierwszych grzejnikach w pętli. Polega to na częściowym przymknięciu zaworu doprowadzającego wodę do grzejnika, który znajduje się najbliżej rozdzielacza. Celem jest zwiększenie oporu na tym odcinku, co zmusza wodę do przepływu przez kolejne grzejniki w szeregu, zamiast koncentrowania się tylko na pierwszym. Należy to robić ostrożnie, używając do tego celu zaworów regulacyjnych lub termostatycznych z możliwością precyzyjnego ustawienia. Ważne jest, aby nie zablokować przepływu całkowicie, a jedynie go ograniczyć, obserwując jednocześnie temperaturę pozostałych grzejników.
Przeczytaj również: Jaki grzejnik do pokoju 15m2? Wybierz idealny model i oszczędzaj na kosztach
Kiedy warto skonsultować się z instalatorem, aby uniknąć problemów?
Chociaż zrozumienie podstawowych zasad projektowania instalacji grzewczych jest bardzo pomocne, istnieją sytuacje, w których warto zaufać profesjonalistom. Jeśli planujesz gruntowną modernizację systemu, masz do czynienia ze skomplikowaną instalacją wielopiętrową, lub po prostu napotykasz problemy z istniejącym ogrzewaniem, których nie potrafisz samodzielnie rozwiązać, konsultacja z doświadczonym instalatorem lub projektantem systemów grzewczych jest nieoceniona. Profesjonalne doradztwo i wykonanie pozwoli uniknąć kosztownych błędów, zapewni optymalną wydajność systemu i gwarancję komfortu cieplnego w Twoim domu przez wiele lat.
